電子部品 ラインフィルタ

こんな方にオススメです!

  • コイルを小型化したい
  • 「海外生産品」に不安、不満がある
  • 国内調達に切り替えたいがコストアップを懸念している
  • カスタムコイルの引き合い先を探している

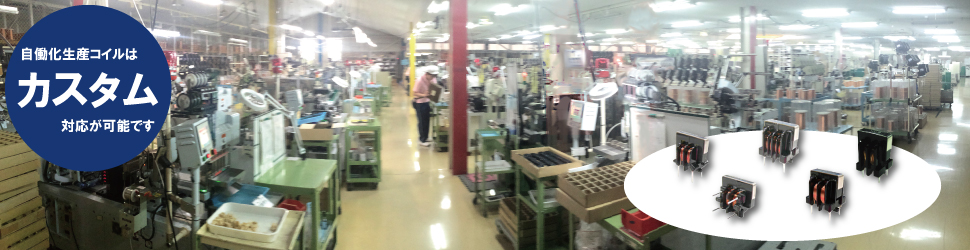

創業40年超のトランス/コイルメーカーが誇る『国内自働化生産設備』

こちらでご紹介しているラインフィルタは、国内自働化生産の高品質・低コストを実現した製品です。

他社との差別化ポイント①

国内自働化生産

競合他社が生産拠点を海外シフトする中、グローウィルは国内でのトランス/コイルの自働化生産を追求し、高品質・低コストを実現しました。国内生産のトランス自働化生産率No.1を誇ります。

お客様から思わず唸ってしまう課題や気付きをいただき続けて40年以上。お客様と共に設計・試作を繰り返し、蓄積された技術と実績がございます。

国内自働化生産

他社との差別化ポイント②

トランス/コイルの小型化技術

グローウィルの自働化生産設備では極細銅線(Φ0.03mm)の巻線が可能です。手巻きでは直ぐ断線するので達人レベルの技量が要求されますが、弊社設備ではコンスタントに量産できます。銅線が体積の大半を占めるため、銅線が細い=小型化に貢献します。

トランス/コイルの小型化技術

標準品


電源用の製品一覧

▼下記シリーズ名のリンクから詳細情報に移動できます。

インダクタンス
(mH MIN)
直流抵抗
(Ω MAX)
定格電流
(A MAX)
ピン挿入 シリーズ名
0.02~9 0.04~4.5 0.23~2.0 垂直 FU17AV
水平 FU17AH
0.9~25 0.15~3.00 0.4~2.0 垂直 FU19A
0.5~9 0.12~1.80 0.5~2.0 垂直 FU19B
0.9 0.085 2.5 垂直 FU23A

※改良やその他の事情により、予告なく変更あるいは製造を中止する事が御座います。最新の仕様に関してはお問い合わせ下さい
※特性等は参考データという位置づけです。必ず使用する製品に実装された状態で、ご評価・ご確認をお願い致します



通信機用の製品一覧

下記シリーズ名のリンクから詳細情報に移動できます。

インダクタンス
(mH MIN)
直流抵抗
(Ω MAX)
定格電流
(A MAX)
ピン挿入 シリーズ名
4.5 2.7 0.15 垂直 603M
6.6~15 2.7~3.5 0.2 垂直 FU13A
8~15 3.0~7.5 0.15~0.3 垂直 FU17BV
水平 FU17BH

※改良やその他の事情により、予告なく変更あるいは製造を中止する事が御座います。最新の仕様に関してはお問い合わせ下さい
※特性等は参考データという位置づけです。必ず使用する製品に実装された状態で、ご評価・ご確認をお願い致します



高周波用の製品一覧

下記シリーズ名のリンクから詳細情報に移動できます。

インダクタンス
(μH MIN)
直流抵抗
(Ω MAX)
定格電流
(A MAX)
ピン挿入 シリーズ名
20 0.08 1.0 垂直 FU19A

※改良やその他の事情により、予告なく変更あるいは製造を中止する事が御座います。最新の仕様に関してはお問い合わせ下さい
※特性等は参考データという位置づけです。必ず使用する製品に実装された状態で、ご評価・ご確認をお願い致します

カスタム品

こちらでご紹介している国内自働化生産ラインフィルタは、カスタム対応が可能です。
詳細は直接ご案内いたします。まずは、お問い合わせフォームよりご相談ください。

製品仕様


fu17av.jpg ▼FU17AVシリーズ

カスタム品の対応もしております。お気軽にお問い合わせください。

個別特性
インダクタンス
(mH MIN)
直流抵抗
(Ω MAX)
定格電流
(A MAX)
インピーダンス特性 製品名
0.02 0.04 2.0 FU17AV200-2A0C1
0.9 0.5 0.80 FU17AV102-80
1.8 1.0 0.54 FU17AV202-54
2.5 1.5 0.42 FU17AV302-42
4.5 2.5 0.32 FU17AV502-32
7 4.0 0.25 FU17AV802-25
9 4.5 0.23 FU17AV103-23

共通特性
定格電圧 250VAC MAX
耐電圧 2000VAC MIN@1分間
寸法 17.0×11.0x16.0(mm MAX)

外観寸法 ※画像クリックで拡大


※改良やその他の事情により、予告なく変更あるいは製造を中止する事が御座います。最新の仕様に関してはお問い合わせ下さい
※特性等は参考データという位置づけです。必ず使用する製品に実装された状態で、ご評価・ご確認をお願い致します


fu17ah.jpg ▼FU17AHシリーズ

カスタム品の対応もしております。お気軽にお問い合わせください。

個別特性
インダクタンス
(mH MIN)
直流抵抗
(Ω MAX)
定格電流
(A MAX)
インピーダンス特性 製品名
0.02 0.04 2.0 FU17AH200-2A0C1
0.9 0.5 0.80 FU17AH102-80
1.8 1.0 0.54 FU17AH202-54
2.5 1.5 0.42 FU17AH302-42
4.5 2.5 0.32 FU17AH502-32
7 4.0 0.25 FU17AH802-25
9 4.5 0.23 FU17AH103-23

共通特性
定格電圧 250VAC MAX
耐電圧 2000VAC MIN@1分間
寸法 17.0×15.0x12.0(mm MAX)

外観寸法 ※画像クリックで拡大


※改良やその他の事情により、予告なく変更あるいは製造を中止する事が御座います。最新の仕様に関してはお問い合わせ下さい
※特性等は参考データという位置づけです。必ず使用する製品に実装された状態で、ご評価・ご確認をお願い致します


fu19a.jpg ▼FU19Aシリーズ

カスタム品の対応もしております。お気軽にお問い合わせください。

個別特性
インダクタンス
(mH MIN)
直流抵抗
(Ω MAX)
定格電流
(A MAX)
インピーダンス特性 製品名
0.9 0.15 2.0 FU19A102-2A0
1.8 0.20 1.6 FU19A202-1A6
4.5 0.60 1.0 FU19A502-1A0
7 0.80 0.8 FU19A802-0A8
9 1.00 0.7 FU19A103-0A7
18 2.00 0.5 FU19A203-0A5
25 3.00 0.4 FU19A303-0A4

共通特性
定格電圧 250VAC MAX
耐電圧 2000VAC MIN@1分間
寸法 19x17x22(mm MAX)

外観寸法 ※画像クリックで拡大


※改良やその他の事情により、予告なく変更あるいは製造を中止する事が御座います。最新の仕様に関してはお問い合わせ下さい
※特性等は参考データという位置づけです。必ず使用する製品に実装された状態で、ご評価・ご確認をお願い致します


fu19b.jpg ▼FU19Bシリーズ

カスタム品の対応もしております。お気軽にお問い合わせください。

個別特性
インダクタンス
(mH MIN)
直流抵抗
(Ω MAX)
定格電流
(A MAX)
インピーダンス特性 製品名
0.5 0.12 2.0 FU19B601-2A0
0.9 0.20 1.5 FU19B102-1A5
1.8 0.30 1.2 FU19B202-1A2
2.5 0.50 0.9 FU19B302-0A9
4.5 0.80 0.7 FU19B502-0A7
7 1.20 0.6 FU19B802-0A6
9 1.80 0.5 FU19B103-0A5

共通特性
定格電圧 250VAC MAX
耐電圧 2000VAC MIN@1分間
寸法 19x17x22(mm MAX)

外観寸法 ※画像クリックで拡大


※改良やその他の事情により、予告なく変更あるいは製造を中止する事が御座います。最新の仕様に関してはお問い合わせ下さい
※特性等は参考データという位置づけです。必ず使用する製品に実装された状態で、ご評価・ご確認をお願い致します


fu23.jpg ▼FU23Aシリーズ

カスタム品の対応もしております。お気軽にお問い合わせください。

製品名 FU23A102-2A5

インダクタンス

0.9mH MIN

直流抵抗

85mΩ MAX

定格電流

2.5A MAX

耐電圧

2000VAC MIN@1分間

寸法

23.5×19.6×28.0(mm MAX)

外観寸法 ※画像クリックで拡大


※改良やその他の事情により、予告なく変更あるいは製造を中止する事が御座います。最新の仕様に関してはお問い合わせ下さい
※特性等は参考データという位置づけです。必ず使用する製品に実装された状態で、ご評価・ご確認をお願い致します


603m.jpg ▼603Mシリーズ

カスタム品の対応もしております。お気軽にお問い合わせください。

製品名 603M
インダクタンス 4.5mH MIN
直流抵抗 2.7Ω MAX
定格電流 2.5A MAX
定格電圧 50V MAX
耐電圧 500VAC MIN@1分間
寸法 14.0×12.2±0.5×10.5(mm MAX)

外観寸法 ※画像クリックで拡大


※改良やその他の事情により、予告なく変更あるいは製造を中止する事が御座います。最新の仕様に関してはお問い合わせ下さい
※特性等は参考データという位置づけです。必ず使用する製品に実装された状態で、ご評価・ご確認をお願い致します


fu13a.jpg ▼FU13Aシリーズ

カスタム品の対応もしております。お気軽にお問い合わせください。

個別特性
インダクタンス
(mH MIN)
直流抵抗
(Ω MAX)
定格電流
(A MAX)
製品名
6.6 2.7 0.2 FU13A702C2
15 3.5 0.2 FU13A153C4

共通特性
定格電圧 50V MAX
耐電圧 500VDC MIN@1分間
寸法 12.2±0.5×14.0x10.5(mm MAX)

外観寸法 ※画像クリックで拡大


※改良やその他の事情により、予告なく変更あるいは製造を中止する事が御座います。最新の仕様に関してはお問い合わせ下さい
※特性等は参考データという位置づけです。必ず使用する製品に実装された状態で、ご評価・ご確認をお願い致します


fu17bv.jpg ▼FU17BVシリーズ

カスタム品の対応もしております。お気軽にお問い合わせください。

個別特性
インダクタンス
(mH MIN)
直流抵抗
(Ω MAX)
定格電流
(A MAX)
製品名
8 3.0 0.3 FU17BV802C1
15 7.5 0.15 FU17BV153C1

共通特性
定格電圧 50V MAX
耐電圧 500VDC MIN@1分間
寸法 11.0×17.0x16.0(mm MAX)

外観寸法 ※画像クリックで拡大


※改良やその他の事情により、予告なく変更あるいは製造を中止する事が御座います。最新の仕様に関してはお問い合わせ下さい
※特性等は参考データという位置づけです。必ず使用する製品に実装された状態で、ご評価・ご確認をお願い致します


fu17bh.jpg ▼FU17BHシリーズ

カスタム品の対応もしております。お気軽にお問い合わせください。

個別特性
インダクタンス
(mH MIN)
直流抵抗
(Ω MAX)
定格電流
(A MAX)
製品名
8 3.0 0.3 FU17BH802C1
15 7.5 0.15 FU17BH153C1

共通特性
定格電圧 50V MAX
耐電圧 500VDC MIN@1分間
寸法 17.0×15.0x12.0(mm MAX)

外観寸法 ※画像クリックで拡大


※改良やその他の事情により、予告なく変更あるいは製造を中止する事が御座います。最新の仕様に関してはお問い合わせ下さい
※特性等は参考データという位置づけです。必ず使用する製品に実装された状態で、ご評価・ご確認をお願い致します


fu19a.jpg ▼FU19Aシリーズ

カスタム品の対応もしております。お気軽にお問い合わせください。

製品名 FU19A200-1A0N1
インダクタンス 20μH MIN
直流抵抗 0.08Ω MAX
定格電流 1.0A MAX
定格電圧 250V MAX
耐電圧 2000VAC MIN@1分間
寸法 19x17x22(mm MAX)

外観寸法 ※画像クリックで拡大



※改良やその他の事情により、予告なく変更あるいは製造を中止する事が御座います。最新の仕様に関してはお問い合わせ下さい
※特性等は参考データという位置づけです。必ず使用する製品に実装された状態で、ご評価・ご確認をお願い致します
