コイル(インダクタ)面実装パワーインダクタ(フェライト)

製品の特徴

  • 磁気シールド/自動実装可能/小型・高性能/リフロー半田対応
  • 各種電源用平滑コイル、DC-DCコンバータ用電源圧変換用パワーインダクタ、及びノイズ防止用コイルとしてお使いいただけます。

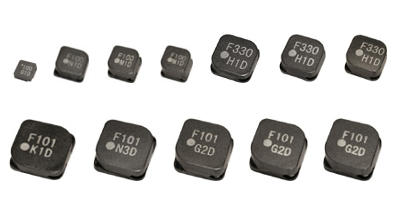

製品一覧

インダクタンス
(μH)
許容電流
(A)
寸法(mm) シリーズ名
W D H
3.3~56.0 1.65~0.46 5 5 2 SHP0520P
3.3~470.0 4.7~0.3 7.5 7.5 3.5 SHP0735P
4.8~0.4 7.5 7.5 4.5 SHP0745P
5.8~0.6 7.5 7.5 6.0 SHP0760P
5.7~0.2 10.1 10.1 3.5 SHP1035P
6.1~0.5 10.1 10.1 4.5 SHP1045P
7.2~0.6 10.1 10.1 5.5 SHP1055P
6.0~0.6 12.5 12.5 3.5 SHP1235P
6.7~0.7 12.5 12.5 4.5 SHP1245P
9.6~0.9 12.5 12.5 6.0 SHP1260P
3.3~820.0 10.0~0.89 12.5 12.5 8.0 SHP1280P
  • 改良やその他の事情により、予告なく変更あるいは製造を中止する事が御座います。最新の仕様に関してはお問い合わせ下さい。
  • 特性等は参考データという位置づけです。必ず使用する製品に実装された状態で、ご評価・ご確認をお願い致します。

提案事例

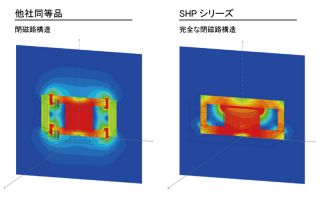

LED照明用電源 EMI対策のご提案

LED照明のように成熟した市場では小型・低コスト化に注目が移ります。

小型化への動きは当然、電源にもシワ寄せがきます。そうなると高密度実装は避けて通れません。そこで問題となってくるのが近接配線間による誘導結合で発生するノイズです。誘導結合がおきない配線での対応が理想ですが物理的に不可能なケースもあるのが現実です。

詳細はこちら
