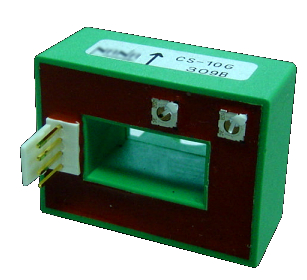

電流センサブスバー・シャーシ取付型直流電流センサ CS-Sシリーズ

  • 高精度
  • 小型軽量
  • 低消費電力
  • 単電源タイプ
  • 低コスト

製品仕様

個別特性
公称入力電流
記号:if(n)
単位:A DC
飽和電流
単位:A
製品名
50 -50~+100 CS-05S
100 -100~+200 CS-10S
150 -150~+300 CS-15S
200 -200~+400 CS-20S
250 -250~+500 CS-25S
300 -300~+600 CS-30S
350 -350~+700 CS-35S
400 -400~+800 CS-40S
500 -500~+800 CS-50S
600 -600~+800 CS-60S
共通特性
公称出力電圧 Vh(n) V 4.5V ±0.05V at + If(n),. 0.5V ±0.05V at – If(n)
負荷抵抗 RL Ω 10KΩ
オフセット電圧 Vo V Within 2.5V±0.05V at If(n)=0
直線性 l % Max. ±1% Max. of Vh(n)
電源電圧 Vcc V DC +12V±5%
消費電流 Icc mA 25mA Max.
応答速度 Trr μsec 5 μsec Max. at di/dt = 100A/μsec
出力電圧の温度ドリフト %/℃ 0.1%/℃ Max. at If = If(n)
オフセット電圧の温度ドリフト V Within ±1mV/℃ MAX at If(n)=0
耐電圧 2.5KV AC with 50or60Hz 1min.
絶縁抵抗 500MΩ Min.at 500V DC
ヒステリシス幅 ±20mV MAX at If=FS⇒0
使用温度範囲 Ta Ta=-15℃ to +80℃
RoHS指令禁止対象物質 不使用品(鉛、水銀、カドミウム、六価クロムの化合物及びPBB類、PBDE類を使用しない)
