電子部品 省エネトランス(100VA~10kVA)

省エネ担当が抱える悩み だんだんと無くなる省エネのネタ、増える電力使用量

トップランナー変圧器をご存知ですか?

トップランナー変圧器エネルギー消費効率の向上と普及促進(改正省エネ法:1999年)を目的にトップランナー方式が導入されました。2014年には第二次判断基準であるトップランナー変圧器2014が施行され、より高いエネルギー消費効率で省エネを実現しています。

特定機器変圧器の対象
適用範囲 除外機種

油入変圧器、モールド変圧器

単相 10kVA~500kVA

三相 20kVA~2000kVA

高圧 6kV、3kV、低圧 100V~600V

ガス絶縁変圧器、H種乾式変圧器

スコット結線変圧器

モールド灯動変圧器

水冷又は風冷変圧器、3 巻線以上の多巻線変圧器

柱上変圧器

トップランナー変圧器は高圧配電(10kVA~)が対象です。低圧拝殿(~10kVA)の省エネ

グローウィルのご提案

省エネトランス(100VA~10kVA) ※三相は30kVAまで対応可能

省エネトランスのしくみ

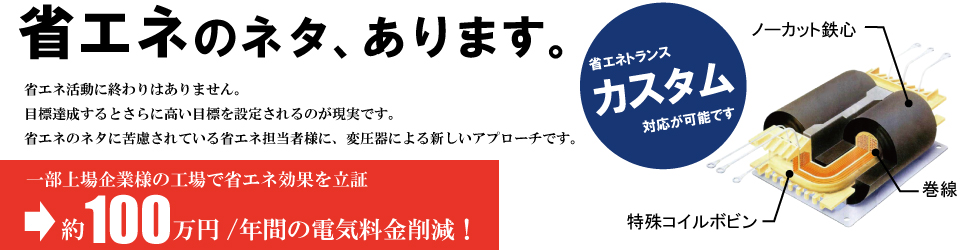

省エネトランスはコイルに鉄心を巻く”ノーカットの巻鉄心構造”です。磁路が短く、ギャップ(接合部)がないため鉄心性能をフル活用できるため、とくに待機時(無負荷状態)でも流れ続ける励磁電流の削減に効果的です。

工場における空調・照明や生産設備の稼働率は常に100%ではありません(下図参照)

しかしながら待機時(無負荷状態)の間も励磁電流によって電力が消費され続けています。省エネトランスは待機時も電力消費を抑えることで省エネルギーに貢献いたします。

工場(昼夜連続操業)の電力消費イメージ

従来トランス(EI)との比較

無負荷時における励磁電流はEI型トランスの5分の1以下

無負荷時における励磁電流はEI型トランスの5分の1以下

順次おこなわれる変圧器のリプレースに適用すると継続的な削減効果が期待できます。


他社との差別化ポイント①

一部上場企業様への採用実績

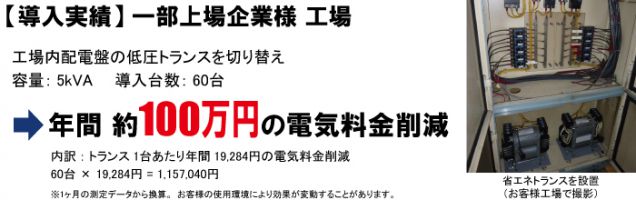

一部上場企業様のご協力により年間約100万円の削減効果を立証していただきました。お客様がご使用になるトランスの容量と台数をご教授いただければ、検証結果を基に省エネ効果の算定が可能です。

省エネトランス 一部上場企業様への採用実績

他社との差別化ポイント②

対応容量の広さ(~単相10kVA)

グローウィルでは10kVAまで対応可能です。

省エネトランスは特殊形状のコイルボビンを使用するので大半の取り扱いメーカーは単相2.5kVAまでしか取り扱っていません。

効率という点で貢献するため大容量であるほど省エネ効果が見込めます。今後の省エネニーズの高まりで追従するメーカーが増えると予想されますが、現状ではお客様とのコミュニケーションやノウハウ蓄積などで先行優位性を保っています。

省エネトランス 対応容量の広さ(~単相10kVA)

多忙な担当者様に代わって下記2点をサポートいたします!

検討のために省エネ効果の試算や社内資料を作成したいと思ってはいても、多忙な業務をこなしながらではなかなか時間が取れません。対象となる変圧器が多い工場設備の場合は試算が複雑になるので尚更です。

そこで省エネトランスを導入検討いただくためのご提案です。

多忙な担当者様に代わって下記2点をサポートいたします!

1.詳細な省エネルギーの試算

ご導入を検討したい容量・台数をご開示いただければ省エネの試算と合わせて初期投資(トランス購入費)を含めたコストメリットをご提案いたします。

2.プレゼン資料の作成サポート

御社のフォーマットに沿って、ご担当者様による社内プレゼン(稟議)の資料作成をお手伝いさせていただきます。

製品一覧

カスタム品も対応しております。お問い合わせフォームよりご相談ください。

▼個別特性
定格容量
(VA)
容量
(VA)
無負荷損
(W)
負荷損
(W)
インピーダンス電圧
(%)
効率
(%)
外観図 ※1製品名
端子台
タイプ
リード線
タイプ
縦置き横置き横置き
100 80~130 1.7 9.3 8.8 90.1 100VA品
150 100~200 2.0 12.1 7.8 91.4 150VA品
200 150~275 2.3 15.5 7.6 91.9 200VA品
300 200~350 3.0 19.2 6.5 93.1 300VA品
500 300~570 4.2 23.7 5.0 94.7 500VA品
750 500~1k 4.7 31.1 4.8 95.4 750VA品
1k 750~1.25k 6.3 38.9 4.6 95.7 1kVA品
1.5k 1k~1.7k 7.2 52.2 4.3 96.2 1.5kVA品
2k 1.5k~2.3k 9.6 50.2 3.0 97.1
2kVA品
2.5k 2k~2.7k 11.2 57.6 2.8 97.3 2.5kVA品
4k 4kVA~10kVA品はカスタム品となります。
詳細はお問い合わせください。
4kVA品
5k 5kVA品
6k 6kVA品
7.5k 7.5kVA品
10k 10kVA品

 ※1…リンクをクリックすると図が表示されます

▼共通特性
入出力電圧 お客様ご指定通りに対応可能です
周波数 50/60Hz
適合規格 IEC742、IEC601-1に対応する空間距離、沿面距離を満たしています

※改良やその他の事情により、予告なく変更あるいは製造を中止する事が御座います。最新の仕様に関してはお問い合わせ下さい
※特性等は参考データという位置づけです。必ず使用する製品に実装された状態で、ご評価・ご確認をお願い致します

【突入電流の対策をご提案いたします】

本製品は電源投入時の内部損失が少ないため突入電流が大きくなります。
お客様の用途に応じた突入電流対策をご提案させていただきます。

  1. 入力ブレーカーの容量アップ
  2. 入力側に遅延回路の挿入
  3. トランスのサイズアップ

 ※お客様へ提案可能な資料は、入力200V系の推奨ブレーカー一覧です。

お問い合わせはこちら
