こんな方にオススメです!

  • 大手メーカーのLAN用パルストランスは高価だと感じている
  • LAN用パルストランスの安価な入手先を探している
  • 現行品のランニングチェンジを検討している

LAN用パルストランスの コストダウン をご提案します。

他社との差別化ポイント①

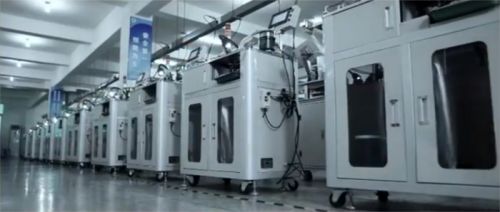

巻線の自動化

中国メーカーのトランス工場では手巻き生産が多い中、巻線工程の自動設備を導入しました。人件費の高騰でコスト優位が失われつつある中国において、いち早く自動化に踏み切りLAN用パルストランスの大手メーカーに対抗し得る価格競争力を手に入れました。

LAN用パルストランス トランス単体 DINタイプ 巻線の自動化

他社との差別化ポイント②

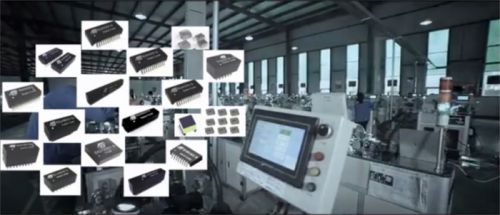

コンパチビリティ

自動設備を自社で設計しているため、カスタマイズが多いトランスにもフレキシブルに対応することが可能です。

現行品または購入を検討されているLAN用パルストランスの製品情報をご開示いただければ、コストメリットがある同等品(コンパチ品)をご提案させていただきます。

LAN用パルストランス トランス単体 DINタイプ コンパチビリティ

製品一覧

掲載製品以外のラインアップもございます。お気軽にお問い合わせください。

smd24.jpgトランス単体(SMDタイプ)の製品一覧

▼下表の●印リンクから詳細情報に移動できます。

伝送レートSMDコネクタ ピン数
16
PIN
24
PIN
40
PIN
48
PIN
50
PIN
100/1000Base-T
10/100Base
10/100/1000Base

※改良やその他の事情により、予告なく変更あるいは製造を中止する事が御座います。最新の仕様に関してはお問い合わせ下さい
※特性等は参考データという位置づけです。必ず使用する製品に実装された状態で、ご評価・ご確認をお願い致します

製品仕様

▼100/1000Base-T SMD24PIN

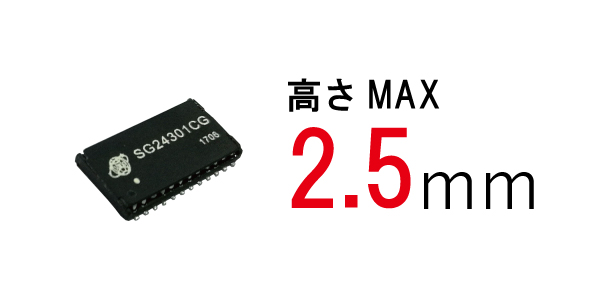

高さ2.5MAX品

高さ2.5MAX品(SG24301CG)

高さ2.5mmの超薄型LAN用パルストランスです。主にノートパソコンなどでご採用いただいております。2010年の量産スタート時から安定した品質で供給し続けている実績がある製品になります。

特性 ※1
製品名SG24301CG
巻線比(±5%)TX/RX1CT:1CT
OCL100KHz 0.1V350μH Min
挿入損失1-100MHz0.5μH Max
リターンロス1-30MHz-18dB Min
40MHz-14.4dB Min
50MHz-13.1dB Min
60-80MHz-12dB Min
100MHz-10dB Min
クロストーク1-100MHz-30dB Min
Common Mode Rejection1-100MHz-30dB Min
Isolation Hipot1500VAC 1mA 60S
動作温度0℃ to +70
保存温度-25℃ to +120

※1…ELECTRICAL SPECIFICATIONS @25℃

※改良やその他の事情により、予告なく変更あるいは製造を中止する事が御座います。最新の仕様に関してはお問い合わせ下さい
※特性等は参考データという位置づけです。必ず使用する製品に実装された状態で、ご評価・ご確認をお願い致します

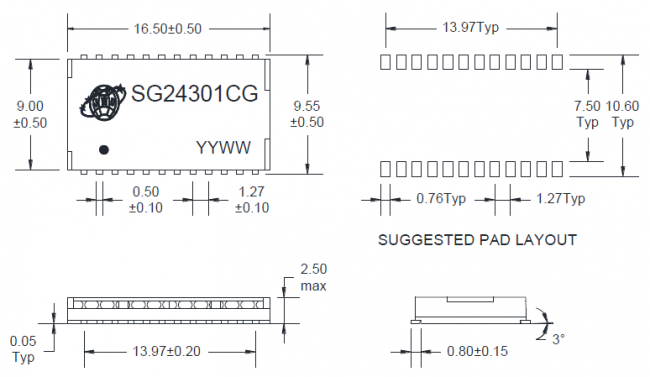

▼外観寸法

▼回路図


▼10/100Base SMD16PIN


  • Compliant with IEEE 802.3 standard, Including 350 uH OCL with 8 mA bias.
  • 1500 Vrms Hi-Pot.
  • RoHS compliant.
  • Operating temperature range: 0℃ to +70℃
  • Storage temperature range: 0℃ to +85℃
特性
巻線比
TX/RX
(±5%)
挿入損失
(dB MAX)
リターンロス
(dB MIN)
クロス
トーク
(dB MIN)
DCMR
(dB MIN)
回路図外観図製品名
1-100
MHz
1-30
MHz
30-60
MHz
60-80
MHz
1-60
MHz
60-100
MHz
1-60
MHz
60-100
MHz
1CT:1CT
/1CT:1CT
-1.15-18-13-12-40-35-37-28S16002 G
S16003 G
S16033 G
S16035 G
-1.0-18-13-12-40-35-37-28S16001 G
S16005 G
S16010 LF
S16013 LF
S16045 G
S16046 G
S16047 G
S16050 G
S16301 G

※改良やその他の事情により、予告なく変更あるいは製造を中止する事が御座います。最新の仕様に関してはお問い合わせ下さい
※特性等は参考データという位置づけです。必ず使用する製品に実装された状態で、ご評価・ご確認をお願い致します


▼10/100Base SMD40PIN


  • Compliant with IEEE 802.3 standard, Including 350 uH OCL with 8 mA bias.
  • 1500 Vrms Hi-Pot.
  • RoHS compliant.
  • Operating temperature range: 0℃ to +70℃
  • Storage temperature range: 0℃ to +85℃
特性
巻線比
TX/RX
(±5%)
挿入損失
(dB MAX)
リターンロス
(dB MIN)
クロス
トーク
(dB MIN)
DCMR
(dB MIN)
回路図外観図製品名
1-100
MHz
1-30
MHz
30-60
MHz
60-80
MHz
1-60
MHz
60-100
MHz
1-60
MHz
60-100
MHz
1CT:1CT
/1CT:1CT
-1.15-16-12-10-45-35-37-28S40001 G
S40003 LF
S40005 G
S40017 G
S40018 G

※改良やその他の事情により、予告なく変更あるいは製造を中止する事が御座います。最新の仕様に関してはお問い合わせ下さい
※特性等は参考データという位置づけです。必ず使用する製品に実装された状態で、ご評価・ご確認をお願い致します


▼10/100Base SMD48PIN


  • Compliant with IEEE 802.3 standard, Including 350 uH OCL with 8 mA bias.
  • 1500 Vrms Hi-Pot.
  • RoHS compliant.
  • Operating temperature range: 0℃ to +70℃
  • Storage temperature range: 0℃ to +85℃
特性
巻線比
TX/RX
(±5%)
挿入損失
(dB MAX)
リターンロス
(dB MIN)
クロス
トーク
(dB MIN)
DCMR
(dB MIN)
回路図外観図製品名
1-100
MHz
1-30
MHz
40
MHz
50
MHz
60-80
MHz
30
MHz
60
MHz
100
MHz
30
MHz
60
MHz
100
MHz
1CT:1CT
/1CT:1CT
-1.2-16-14-13-10-43-37-33-43-37-33S48004P G

※改良やその他の事情により、予告なく変更あるいは製造を中止する事が御座います。最新の仕様に関してはお問い合わせ下さい
※特性等は参考データという位置づけです。必ず使用する製品に実装された状態で、ご評価・ご確認をお願い致します


▼10/100/1000Base SMD24PIN


  • Compliant with IEEE 802.3 standard, Including 350 uH OCL with 8 mA bias.
  • 1500 Vrms Hi-Pot.
  • RoHS compliant.
  • Operating temperature range: 0℃ to +70℃
  • Storage temperature range: 0℃ to +85℃
特性
巻線比
TX/RX
(±5%)
挿入損失
(dB MAX)
リターンロス
(dB MIN)
クロス
トーク
(dB MIN)
DCMR
(dB MIN)
回路図外観図製品名
1-100
MHz
1-30
MHz
40
MHz
50
MHz
60-80
MHz
100
MHz
30
MHz
60
MHz
80
MHz
100
MHz
30
MHz
60
MHz
100
MHz
1CT:1CT
/1CT:1CT
-1.0-18-14.4-13.1-12-10-45-40-35-43-37-33SG24002 G
-35-43-37-33SG24901 G
-40-40-35-43-37-33SG24501 G
-35-43-37-33SG24101 G

※改良やその他の事情により、予告なく変更あるいは製造を中止する事が御座います。最新の仕様に関してはお問い合わせ下さい
※特性等は参考データという位置づけです。必ず使用する製品に実装された状態で、ご評価・ご確認をお願い致します


▼10/100/1000Base SMD48PIN


  • Compliant with IEEE 802.3 standard, Including 350 uH OCL with 8 mA bias.
  • 1500 Vrms Hi-Pot.
  • RoHS compliant.
  • Operating temperature range: 0℃ to +70℃
  • Storage temperature range: 0℃ to +85℃
特性
巻線比
TX/RX
(±5%)
挿入損失
(dB MAX)
リターンロス
(dB MIN)
クロス
トーク
(dB MIN)
DCMR
(dB MIN)
回路図外観図製品名
1-100
MHz
1-30
MHz
30-60
MHz
60-80
MHz
1-60
MHz
60-100
MHz
1-60
MHz
60-100
MHz
1CT:1CT
/1CT:1CT
-1.0-18-14-12-40-35-37-28SG48001-1 G
SG48001P G
SG48001AT G
SG48001T G
SG48021 G

※改良やその他の事情により、予告なく変更あるいは製造を中止する事が御座います。最新の仕様に関してはお問い合わせ下さい
※特性等は参考データという位置づけです。必ず使用する製品に実装された状態で、ご評価・ご確認をお願い致します


▼10/100/1000Base SMD50PIN


  • Compliant with IEEE 802.3 standard, Including 350 uH OCL with 8 mA bias.
  • 1500 Vrms Hi-Pot.
  • RoHS compliant.
  • Operating temperature range: 0℃ to +70℃
  • Storage temperature range: 0℃ to +85℃
特性
巻線比
TX/RX
(±5%)
挿入損失
(dB MAX)
リターンロス
(dB MIN)
クロス
トーク
(dB MIN)
DCMR
(dB MIN)
回路図外観図製品名
1-100
MHz
1-40
MHz
60
MHz
80
MHz
100
MHz
1-30
MHz
60
MHz
100
MHz
1-100
MHz
1CT:1CT
/1CT:1CT
-1.0-18-14-12-10-40-30-28-40SG50002 G
SG50002P G
SG50003 G

※改良やその他の事情により、予告なく変更あるいは製造を中止する事が御座います。最新の仕様に関してはお問い合わせ下さい
※特性等は参考データという位置づけです。必ず使用する製品に実装された状態で、ご評価・ご確認をお願い致します
