電子部品 Rコアトランス(VT)

Rコアトランスは医療機器やロボットの誤動作防止、音響機器の音質向上、映像機器の画面のユレ・チラツキ防止などさまざまな分野で活躍している極小リーケージフラックスの電源トランスです。

こんな方にオススメです!

  • 医療機器やロボットなど機器の動作に信頼性を求められる
  • リーケージフラックスが品質に影響する音響機器や映像機器などを設計する

誤動作や品質低下の原因となるリーケージフラックスを大幅低減!

こちらでご紹介している電源トランスは、極小リーケージフラックスの高効率製品です。
他社との差別化ポイント①

極小リーケージフラックス

Rコアトランスのリーケージフラックス(トランスから漏れて外に広がる磁束)は、一般的なEIトランスの1/10以下のため機器組立時のリーケージ対策が不要です。

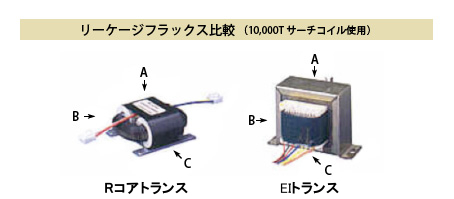

リーケージフラックス比較
タイプ リーケージフラックス(mmv)
A B C
Rコアトランス 10 20 30
EIトランス 250 80 250

極小リーケージフラックスを実現する“Rコア”とは

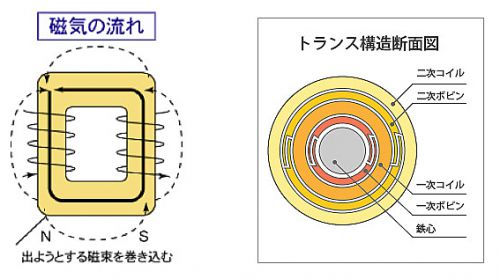

Rコアは円形断面ノンカット巻鉄心です。カット面がないのでコアギャップによる磁気抵抗が発生せず、珪素鋼板の磁気特性を最大限に引き出します。円形断面と巻き鉄心の組み合わせで尖角部への磁気集中を回避しています。さらに左右二つのコイルが発生する磁束を鉄心の中に閉じ込めて外に逃がしません。 こうした形状の仕組みが極小リーケージフラックスを実現しています。
Rコア

製品一覧

カスタム品も対応しております。お問い合わせフォームよりご相談ください。
個別特性
容量 (VA) 外観寸法(mm) ※1 重量 (kg) 金具固定方法 製品名
A B H a b t φ
10 63 78.5 38 48 68.5 1 4 0.4 カシメ R-10
20 70 83.5 42 55 70 0.8 5 0.5 カシメ R-20
25 75 86 45 55 70 0.8 5 0.6 カシメ R-25F
35 84 100 50 64 84 1 5 0.9 カシメ R-35
50 90 102 55 65 75 1 5 1.0 カシメ R-50
80 93 124.5 60 70 90 1.2 5 1.4 カシメ R-80
120 107 130 66 80 100 1.2 5 1.7 カシメ R-120
160 115 140.5 63 85 100 1.6 5 2.6 カシメ R-160
320 117 162 70 95 135 1.6 5 3.8 ホルダー R-320
400 141 172 77 105 135 2 5 4.5 ホルダー R-400
600 142 188 90 100 142 2 R4 6.5 ホルダー R-600
800 175 205 100 140 157 2 6 9.0 ホルダー R-800
1000 180 227 102 140 180 2.6 R4 10.5 ホルダー R-1000
※1・・・表下の外観図にある記号に対応しています。
共通特性
入出力電圧 お客様のご指定どおりに対応可能です。
相数 単相
絶縁クラス E種
  • 改良やその他の事情により、予告なく変更あるいは製造を中止する事が御座います。最新の仕様に関してはお問い合わせ下さい
  • 特性等は参考データという位置づけです。必ず使用する製品に実装された状態で、ご評価・ご確認をお願い致します
外観寸法画像を見る

お問い合わせはこちら
