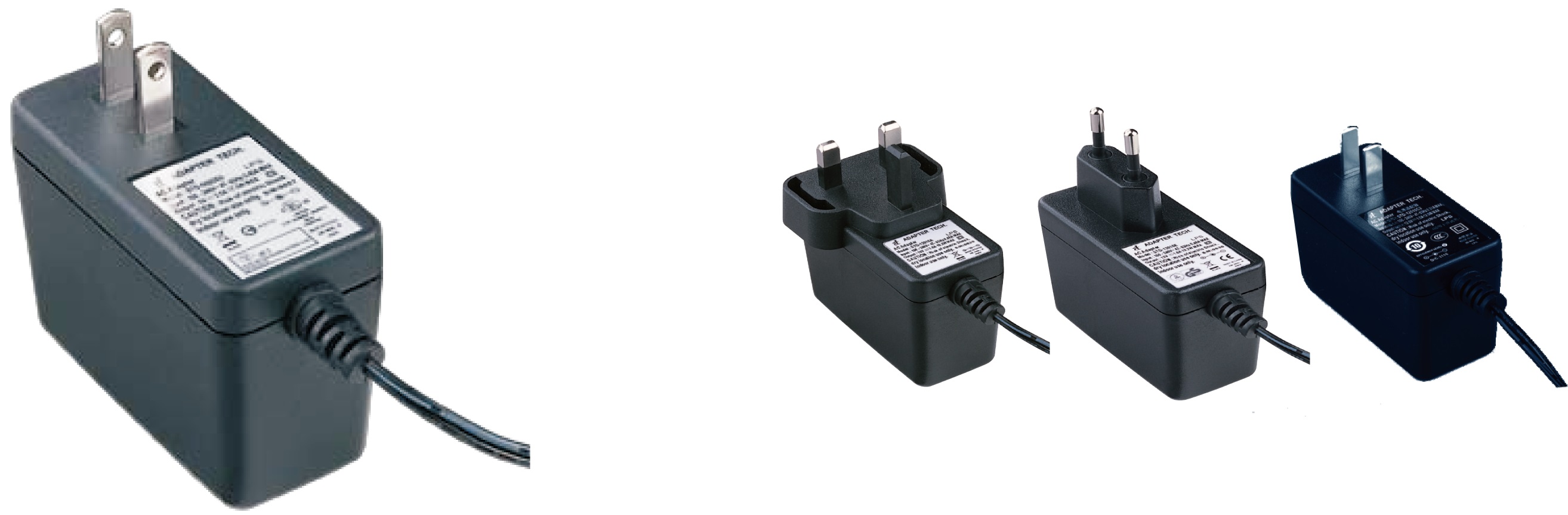

汎用ACアダプタ(ウォールマウント形状)ATS012T-Wシリーズ


製品仕様

特徴
  • 100-240VAC Universal Input
  • Single Output to 12W
  • Regulated Output with Low Ripple Noise
  • Safety Agency Requirements and EMI/EMS Certified
  • Private Label Marking Available
  • Modified and Custom Design Available
  • 1 Year Warranty
個別特性
出力電圧
(V)
出力電流
(A)
容量
(W)
製品名
3.3 2.00 6.60 ATS012T-W033U/E/B/A/C
5.0 2.00 10.00 ATS012T-W050U/E/B/A/C
5.0 2.50 12.50 ATS012T-W051U/E/B/A/C
5.9 2.00 11.80 ATS012T-W060U/E/B/A/C
8.4 1.30 10.92 ATS012T-W084U/E/B/A/C
9.0 1.20 10.80 ATS012T-W090U/E/B/A/C
12.0 1.00 12.00 ATS012T-W120U/E/B/A/C
13.5 0.89 12.00 ATS012T-W135U/E/B/A/C
15.0 0.80 12.00 ATS012T-W150U/E/B/A/C
18.0 0.67 12.00 ATS012T-W180U/E/B/A/C
24.0 0.50 12.00 ATS012T-W240U/E/B/A/C
共通特性
Input Voltage 100-240VAC
Line Frequency 50-60Hz
Current 0.31A Max.
Protection Internal Primary Current Fuse
Configuration U for US Plug/ JP Plug
E for EU Plug
B for UK Plug
A for AU Plug
C for CN Plug
Output Load Regulation ±5%(Typical)
Ripple 2%Vp-p Max. for Output Voltage@ Full Load
Transient Response 0.5mS for 50% Load Change Typical
Holdup Time 10mS @ Full Load
Protection Short Circuit Protection/ Over Voltage Protection/ Over Current Protection
DC Cord 22AWG / 20AWG / 18AWG
Ferrite Core Yes
Safety Approvals For USA CB / UL / cUL / FCC / PSE / BSMI / LPS
For Europe CB / CE / GS / LPS
For UK CB / CE / GS / LPS
For Australia CB / RCM / LPS
For China CB / CCC / LPS
Electrical Topology Switching Flyback
Dielectric Withstand 3000 VAC Primary – Secondary
Leakage Current 0.25mA
Efficiency DoE Level VI,Energy Star, ErP Stage 2, CoC Tier2, NRCan Certified
EMI Conduction & Radiation Compliance to EN55032 Class B
Harmonic Current Compliance to EN61000-3-2,3
EMS Immunity Compliance to IEC61000-4-2,3,4,5,6,8,11
MTBF 300,000 Calculated Hours at 25°C, by Telcordia SR-332
Environmental Operaturing Temperature 0 to +40°C
Storage Temperature -20 to +80°C
Relative Humidity Operating: 20 to 80% RH
Storage: 10 to 90% RH
Cooling Natural Convection Cooling
Mechanical Case Dimension U L 72 x W 34 x H 59 (mm)
Case Dimension E L 72 x W 34 x H 80 (mm)
Case Dimension B L 72 x W 50 x H 71 (mm)
Case Dimension A L 72 x W 40 x H 68 (mm)
Case Dimension C L 72 x W 34 x H 58 (mm)
Weight U:126g / E:128g / B:130g / C:126g / A:126g (Ref.)

  • 改良やその他の事情により、予告なく変更あるいは製造を中止する事が御座います。最新の仕様に関してはお問い合わせ下さい。
  • 特性等は参考データという位置づけです。必ず使用する製品に実装された状態で、ご評価・ご確認をお願い致します。
