製品の特徴

  • 直流重畳特性の良好な開磁路タイプのパワーインダクタです。
  • 強入力特性に優れ、スイッチング電源回路に最適です。

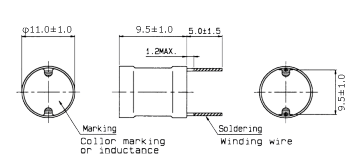

特性値・寸法値について

特性値・寸法値は標準品としての値となります。

標準品以外の外形寸法・特性等は各種対応が可能ですので、お問合せフォームより お問い合わせ下さい。

特性値・外形寸法は現状での標準値です。改善の為変更する場合が御座います。

製品仕様

特性
インダクタンス
(μH)
インダクタンス公差 許容電流
(A rms max)
直流抵抗
(mΩ max)
製品名
10 ±10% 3.30 14.0 PC10-100K
12 ±10% 3.20 16.0 PC10-120K
15 ±10% 2.60 22.0 PC10-150K
18 ±10% 2.50 24.0 PC10-180K
22 ±10% 2.30 27.0 PC10-220K
27 ±10% 2.20 30.0 PC10-270K
33 ±10% 2.00 44.0 PC10-330K
39 ±10% 1.80 47.0 PC10-390K
47 ±10% 1.70 52.0 PC10-470K
56 ±10% 1.60 63.0 PC10-560K
68 ±10% 1.50 72.0 PC10-680K
82 ±10% 1.50 83.0 PC10-820K
100 ±10% 1.40 96.0 PC10-101K
120 ±10% 1.10 120 PC10-121K
150 ±10% 0.95 150 PC10-151K
180 ±10% 0.90 190 PC10-181K
220 ±10% 0.77 270 PC10-221K
270 ±10% 0.70 320 PC10-271K
330 ±10% 0.67 370 PC10-331K
390 ±10% 0.64 420 PC10-391K
470 ±10% 0.58 480 PC10-471K
560 ±10% 0.50 590 PC10-561K
680 ±10% 0.46 670 PC10-681K
820 ±10% 0.44 770 PC10-821K
1000 ±10% 0.37 1100 PC10-102K
  • 改良やその他の事情により、予告なく変更あるいは製造を中止する事が御座います。最新の仕様に関してはお問い合わせ下さい。
  • 特性等は参考データという位置づけです。必ず使用する製品に実装された状態で、ご評価・ご確認をお願い致します。
