製品の特徴

  • 直流重畳特性の良好な開磁路タイプのパワーインダクタです。
  • 強入力特性に優れ、スイッチング電源回路に最適です。

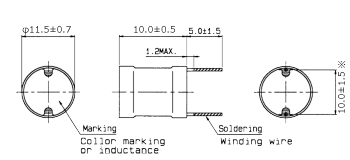

特性値・寸法値について

特性値・寸法値は標準品としての値となります。

標準品以外の外形寸法・特性等は各種対応が可能ですので、お問合せフォームより お問い合わせ下さい。

特性値・外形寸法は現状での標準値です。改善の為変更する場合が御座います。

製品仕様

特性
インダクタンス
(μH)
インダクタンス公差 許容電流
(A rms max)
直流抵抗
(mΩ max)
製品名
1.0 ±20% 8.40 3.00 PC11-1R0M
1.2 ±20% 8.20 3.60 PC11-1R2M
1.5 ±20% 8.20 3.60 PC11-1R5M
1.8 ±20% 8.00 4.20 PC11-1R8M
2.2 ±20% 7.80 4.80 PC11-2R2M
2.7 ±20% 7.60 5.60 PC11-2R7M
3.3 ±20% 7.60 5.60 PC11-3R3M
3.9 ±20% 7.40 6.20 PC11-3R9M
4.7 ±20% 7.20 8.20 PC11-4R7M
5.6 ±20% 6.80 9.00 PC11-5R6M
6.8 ±20% 6.50 9.80 PC11-6R8M
8.2 ±20% 6.20 10.8 PC11-8R2M
10 ±15% 5.70 15.3 PC11-100L
12 ±15% 5.50 17.8 PC11-120L
15 ±15% 5.00 22.0 PC11-150L
18 ±15% 4.30 27.3 PC11-180L
22 ±15% 4.10 31.4 PC11-220L
27 ±15% 3.00 44.0 PC11-270L
33 ±15% 2.70 52.0 PC11-330L
39 ±15% 2.50 60.0 PC11-390L
47 ±15% 2.40 65.0 PC11-470L
56 ±15% 2.00 80.0 PC11-560L
68 ±15% 1.90 100 PC11-680L
82 ±15% 1.75 120 PC11-820L
100 ±10% 1.70 130 PC11-101K
120 ±10% 1.60 170 PC11-121K
150 ±10% 1.50 190 PC11-151K
180 ±10% 1.20 260 PC11-181K
220 ±10% 1.10 300 PC11-221K
270 ±10% 1.05 330 PC11-271K
330 ±10% 0.92 420 PC11-331K
390 ±10% 0.83 510 PC11-391K
470 ±10% 0.72 650 PC11-471K
560 ±10% 0.70 720 PC11-561K
680 ±10% 0.63 900 PC11-681K
820 ±10% 0.57 1100 PC11-821K
1000 ±10% 0.52 1270 PC11-102K
  • 改良やその他の事情により、予告なく変更あるいは製造を中止する事が御座います。最新の仕様に関してはお問い合わせ下さい。
  • 特性等は参考データという位置づけです。必ず使用する製品に実装された状態で、ご評価・ご確認をお願い致します。
