製品の特徴

  • 直流重畳特性の良好な開磁路タイプのパワーインダクタです。
  • 強入力特性に優れ、スイッチング電源回路に最適です。

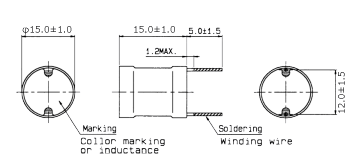

特性値・寸法値について

特性値・寸法値は標準品としての値となります。

標準品以外の外形寸法・特性等は各種対応が可能ですので、お問合せフォームより お問い合わせ下さい。

特性値・外形寸法は現状での標準値です。改善の為変更する場合が御座います。

製品仕様

特性
インダクタンス
(μH)
インダクタンス公差 許容電流
(A rms max)
直流抵抗
(mΩ max)
製品名
10 ±15% 9.00 7.40 PC15DRK-100L
12 ±15% 8.50 10.7 PC15DRK-120L
15 ±15% 8.20 12.3 PC15DRK-150L
18 ±15% 8.00 13.3 PC15DRK-180L
22 ±15% 7.30 15.0 PC15DRK-220L
27 ±15% 6.60 17.3 PC15DRK-270L
33 ±15% 6.00 19.7 PC15DRK-330L
39 ±15% 5.30 25.6 PC15DRK-390L
47 ±15% 4.80 30.0 PC15DRK-470L
56 ±15% 4.50 31.5 PC15DRK-560L
68 ±15% 4.10 42.7 PC15DRK-680L
82 ±15% 3.80 49.0 PC15DRK-820L
100 ±10% 3.30 64.9 PC15DRK-101K
120 ±10% 3.10 71.5 PC15DRK-121K
150 ±10% 2.80 84.4 PC15DRK-151K
180 ±10% 2.50 120 PC15DRK-181K
220 ±10% 2.30 140 PC15DRK-221K
270 ±10% 2 160 PC15DRK-271K
330 ±10% 1.8 180 PC15DRK-331K
390 ±10% 1.7 220 PC15DRK-391K
470 ±10% 1.6 280 PC15DRK-471K
560 ±10% 1.4 320 PC15DRK-561K
680 ±10% 1.2 400 PC15DRK-681K
820 ±10% 1.1 470 PC15DRK-821K
1000 ±10% 1.0 550 PC15DRK-102K
  • 改良やその他の事情により、予告なく変更あるいは製造を中止する事が御座います。最新の仕様に関してはお問い合わせ下さい。
  • 特性等は参考データという位置づけです。必ず使用する製品に実装された状態で、ご評価・ご確認をお願い致します。
