製品の特徴

  • 直流重畳特性の良好な開磁路タイプのパワーインダクタです。
  • 強入力特性に優れ、スイッチング電源回路に最適です。

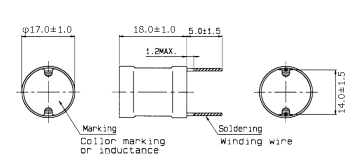

特性値・寸法値について

特性値・寸法値は標準品としての値となります。

標準品以外の外形寸法・特性等は各種対応が可能ですので、お問合せフォームより お問い合わせ下さい。

特性値・外形寸法は現状での標準値です。改善の為変更する場合が御座います。

製品仕様

特性
インダクタンス
(μH)
インダクタンス公差 許容電流
(A rms max)
直流抵抗
(mΩ max)
製品名
10 ±15% 9.20 7.50 PC16DRK-100L
12 ±15% 9.00 8.00 PC16DRK-120L
15 ±15% 8.60 9.50 PC16DRK-150L
18 ±15% 8.50 10.0 PC16DRK-180L
22 ±15% 8.30 11.5 PC16DRK-220L
27 ±15% 7.70 13.0 PC16DRK-270L
33 ±15% 7.30 15.0 PC16DRK-330L
39 ±15% 6.70 21.0 PC16DRK-390L
47 ±15% 6.00 23.5 PC16DRK-470L
56 ±15% 5.20 26.5 PC16DRK-560L
68 ±15% 4.80 30.0 PC16DRK-680L
82 ±15% 4.50 33.5 PC16DRK-820L
100 ±10% 4.00 43.5 PC16DRK-101K
120 ±10% 3.80 49.0 PC16DRK-121K
150 ±10% 3.40 67.5 PC16DRK-151K
180 ±10% 3.10 77.0 PC16DRK-181K
220 ±10% 2.90 88.5 PC16DRK-221K
270 ±10% 2.6 120 PC16DRK-271K
330 ±10% 2.4 140 PC16DRK-331K
390 ±10% 2.2 150 PC16DRK-391K
470 ±10% 1.9 210 PC16DRK-471K
560 ±10% 1.7 240 PC16DRK-561K
680 ±10% 1.5 300 PC16DRK-681K
820 ±10% 1.4 340 PC16DRK-821K
1000 ±10% 1.2 390 PC16DRK-102K
  • 改良やその他の事情により、予告なく変更あるいは製造を中止する事が御座います。最新の仕様に関してはお問い合わせ下さい。
  • 特性等は参考データという位置づけです。必ず使用する製品に実装された状態で、ご評価・ご確認をお願い致します。
