製品の特徴

  • 直流重畳特性の良好な開磁路タイプのパワーインダクタです。
  • 強入力特性に優れ、スイッチング電源回路に最適です。

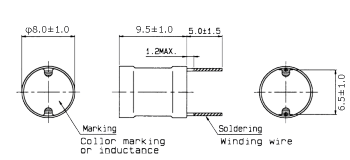

特性値・寸法値について

特性値・寸法値は標準品としての値となります。

標準品以外の外形寸法・特性等は各種対応が可能ですので、お問合せフォームより お問い合わせ下さい。

特性値・外形寸法は現状での標準値です。改善の為変更する場合が御座います。

製品仕様

特性
インダクタンス
(μH)
インダクタンス公差 許容電流
(A rms max)
直流抵抗
(mΩ max)
製品名
1.0 ±30% 6.50 3.80 PC7-1R0N
1.2 ±30% 6.00 4.50 PC7-1R2N
1.5 ±30% 5.50 5.10 PC7-1R5N
1.8 ±30% 5.50 5.10 PC7-1R8N
2.2 ±30% 5.00 5.50 PC7-2R2N
2.7 ±30% 4.50 6.50 PC7-2R7N
3.3 ±20% 4.00 8.00 PC7-3R3M
3.9 ±20% 3.80 9.80 PC7-3R9M
4.7 ±20% 3.50 12.0 PC7-4R7M
5.6 ±20% 3.20 17.0 PC7-5R6M
6.8 ±20% 2.90 18.0 PC7-6R8M
8.2 ±20% 2.60 23.0 PC7-8R2M
10 ±20% 2.40 26.0 PC7-100M
12 ±10% 2.30 27.0 PC7-120K
15 ±10% 2.10 32.0 PC7-150K
18 ±10% 2.00 41.0 PC7-180K
22 ±10% 1.80 46.0 PC7-220K
27 ±10% 1.70 53.0 PC7-270K
33 ±10% 1.60 59.0 PC7-330K
39 ±10% 1.40 75.0 PC7-390K
47 ±10% 1.20 100 PC7-470K
56 ±10% 1.10 130 PC7-560K
68 ±10% 0.95 150 PC7-680K
82 ±10% 0.90 180 PC7-820K
100 ±10% 0.87 200 PC7-101K
120 ±10% 0.80 220 PC7-121K
150 ±10% 0.75 280 PC7-151K
180 ±10% 0.70 320 PC7-181K
220 ±10% 0.63 430 PC7-221K
  • 改良やその他の事情により、予告なく変更あるいは製造を中止する事が御座います。最新の仕様に関してはお問い合わせ下さい。
  • 特性等は参考データという位置づけです。必ず使用する製品に実装された状態で、ご評価・ご確認をお願い致します。
