製品の特徴

  • 直流重畳特性の良好な開磁路タイプのパワーインダクタです。
  • 強入力特性に優れ、スイッチング電源回路に最適です。

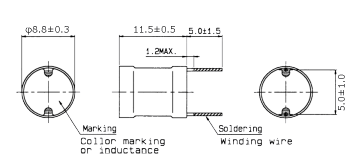

特性値・寸法値について

特性値・寸法値は標準品としての値となります。

標準品以外の外形寸法・特性等は各種対応が可能ですので、お問合せフォームより お問い合わせ下さい。

特性値・外形寸法は現状での標準値です。改善の為変更する場合が御座います。

製品仕様

特性
インダクタンス
(μH)
許容電流
(A rms max)
直流抵抗
(mΩ max)
製品名
1.0 8.5 3.6 PC8-1R0N
1.2 8.3 4.2 PC8-1R2N
2.2 7.4 6.0 PC8-2R2N
2.7 7.3 6.2 PC8-2R7N
3.3 7.0 7.0 PC8-3R3M
3.9 6.0 8.0 PC8-3R9M
4.7 5.4 8.6 PC8-4R7M
5.6 5.0 9.7 PC8-5R6M
6.8 4.2 13.5 PC8-6R8M
8.2 4.0 15.0 PC8-8R2K
10 3.7 23.0 PC8-100K
12 3.5 27.2 PC8-120K
15 3.1 30.8 PC8-150K
18 2.8 36.2 PC8-180K
22 2.7 42.0 PC8-220K
27 2.4 53.2 PC8-270K
33 2.1 59.8 PC8-330K
39 1.9 75.0 PC8-390K
47 1.8 84.5 PC8-470K
56 1.7 95.5 PC8-560K
68 1.5 120 PC8-680K
82 1.4 140 PC8-820K
100 1.3 160 PC8-101K
  • 改良やその他の事情により、予告なく変更あるいは製造を中止する事が御座います。最新の仕様に関してはお問い合わせ下さい。
  • 特性等は参考データという位置づけです。必ず使用する製品に実装された状態で、ご評価・ご確認をお願い致します。
