製品の特徴

  • 直流重畳特性の良好な開磁路タイプのパワーインダクタです。
  • 強入力特性に優れ、スイッチング電源回路に最適です。
  • 自動実装可能なテーピング梱包です。

特性値・寸法値について

特性値・寸法値は標準品としての値となります。

標準品以外の外形寸法・特性等は各種対応が可能ですので、お問合せフォームより お問い合わせ下さい。

特性値・外形寸法は現状での標準値です。改善の為変更する場合が御座います。

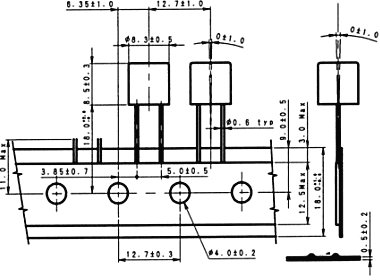

テーピング梱包数

入り数:1,000

製品仕様

特性
インダクタンス
(μH)
インダクタンス公差 許容電流
(A rms max)
直流抵抗
(mΩ max)
製品名
1.0 ±30% 8.50 3.6 PC8T-1R0N
2.2 ±30% 7.40 6.0 PC8T-2R2N
2.7 ±30% 7.30 6.2 PC8T-2R7N
3.3 ±20% 7.00 7.0 PC8T-3R3M
3.9 ±20% 6.00 8.0 PC8T-3R9M
4.7 ±20% 5.40 8.6 PC8T-4R7M
5.6 ±20% 5.00 9.7 PC8T-5R6M
6.8 ±20% 4.20 13.5 PC8T-6R8M
8.2 ±20% 4.00 15.0 PC8T-8R2M
10 ±20% 3.70 23.0 PC8ZT-100M
12 ±20% 3.50 27.2 PC8ZT-120M
15 ±10% 3.10 30.8 PC8ZT-150K
18 ±10% 2.80 36.2 PC8ZT-180K
22 ±10% 2.70 42.0 PC8ZT-220K
27 ±10% 2.40 53.2 PC8ZT-270K
33 ±10% 2.10 59.8 PC8ZT-330K
39 ±10% 1.90 75.0 PC8ZT-390K
47 ±10% 1.80 84.5 PC8ZT-470K
56 ±10% 1.70 95.5 PC8ZT-560K
68 ±10% 1.50 120.0 PC8ZT-680K
  • 改良やその他の事情により、予告なく変更あるいは製造を中止する事が御座います。最新の仕様に関してはお問い合わせ下さい。
  • 特性等は参考データという位置づけです。必ず使用する製品に実装された状態で、ご評価・ご確認をお願い致します。
