製品の特徴

  • 直流重畳特性の良好な開磁路タイプのパワーインダクタです。
  • DC-DCコンバータ、スイッチング電源回路用などの大電流用パワーチョークコイルに最適です。
  • 端子ピッチ精度が良く、実装が容易に行えます。

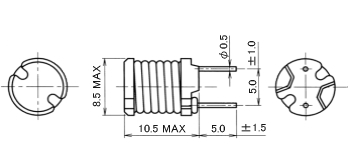

特性値・寸法値について

特性値・寸法値は標準品としての値となります。

標準品以外の外形寸法・特性等は各種対応が可能ですので、お問合せフォームより お問い合わせ下さい。

特性値・外形寸法は現状での標準値です。改善の為変更する場合が御座います。

製品仕様

特性
インダクタンス
(μH)
インダクタンス公差 許容電流
(A rms max)
直流抵抗
(mΩ max)
製品名
1.0 ±30% 8.5 0.0036 PC8Z-1R0N
1.2 ±30% 8.3 0.0042 PC8Z-1R2N
2.2 ±30% 7.4 0.0060 PC8Z-2R2N
2.7 ±30% 7.3 0.0062 PC8Z-2R7N
3.3 ±20% 7.0 0.0070 PC8Z-3R3M
3.9 ±20% 6.0 0.0080 PC8Z-3R9M
4.7 ±20% 5.4 0.0086 PC8Z-4R7M
5.6 ±20% 5.0 0.0097 PC8Z-5R6M
6.8 ±20% 4.2 0.0135 PC8Z-6R8M
8.2 ±20% 4.0 0.0150 PC8Z-8R2M
10 ±20% 3.7 0.0230 PC8Z-100M
12 ±20% 3.5 0.0272 PC8Z-120M
15 ±10% 3.1 0.0308 PC8Z-150K
18 ±10% 2.8 0.0362 PC8Z-180K
22 ±10% 2.7 0.0420 PC8Z-220K
27 ±10% 2.4 0.0532 PC8Z-270K
33 ±10% 2.1 0.0598 PC8Z-330K
39 ±10% 1.9 0.0750 PC8Z-390K
47 ±10% 1.8 0.0845 PC8Z-470K
56 ±10% 1.7 0.0955 PC8Z-560K
68 ±10% 1.5 0.12 PC8Z-680K
82 ±10% 1.4 0.14 PC8Z-820K
100 ±10% 1.3 0.16 PC8Z-101K
  • 改良やその他の事情により、予告なく変更あるいは製造を中止する事が御座います。最新の仕様に関してはお問い合わせ下さい。
  • 特性等は参考データという位置づけです。必ず使用する製品に実装された状態で、ご評価・ご確認をお願い致します。
