製品の特徴

  • 直強入力特性に優れ、スイッチング電源回路に最適です。

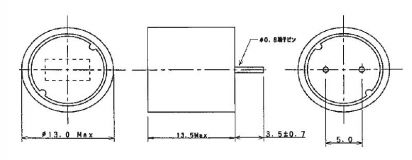

特性値・寸法値について

特性値・寸法値は標準品としての値となります。

標準品以外の外形寸法・特性等は各種対応が可能ですので、お問合せフォームより お問い合わせ下さい。

特性値・外形寸法は現状での標準値です。改善の為変更する場合が御座います。

製品仕様

特性
インダクタンス
(μH)
インダクタンス公差 許容電流
(A rms max)
直流抵抗
(mΩ max)
製品名
10 ±20% 6.3 0.02 PF13-100M
12 ±20% 5.8 0.02 PF13-120M
15 ±20% 4.7 0.03 PF13-150M
18 ±20% 4.3 0.03 PF13-180M
22 ±20% 3.7 0.04 PF13-220M
27 ±20% 3.4 0.05 PF13-270M
33 ±20% 3.3 0.06 PF13-330M
39 ±20% 3 0.07 PF13-390M
47 ±20% 2.8 0.08 PF13-470M
56 ±20% 2.5 0.10 PF13-560M
68 ±20% 2.3 0.11 PF13-680M
82 ±20% 2 0.13 PF13-820M
100 ±20% 1.75 0.15 PF13-101M
  • 改良やその他の事情により、予告なく変更あるいは製造を中止する事が御座います。最新の仕様に関してはお問い合わせ下さい。
  • 特性等は参考データという位置づけです。必ず使用する製品に実装された状態で、ご評価・ご確認をお願い致します。
