製品の特徴

  • 直流重畳特性の良好な開磁路タイプのパワーインダクタです。
  • DC-DCコンバータ、スイッチング電源回路用などの大電流用パワーチョークコイルに最適です。
  • 端子ピッチ精度が良く、実装が容易に行えます。

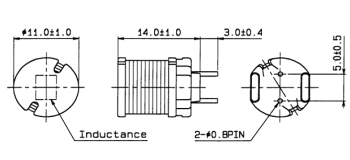

特性値・寸法値について

特性値・寸法値は標準品としての値となります。

標準品以外の外形寸法・特性等は各種対応が可能ですので、お問合せフォームより お問い合わせ下さい。

特性値・外形寸法は現状での標準値です。改善の為変更する場合が御座います。

製品仕様

特性
インダクタンス
(μH)
インダクタンス公差 許容電流
(A rms max)
直流抵抗
(mΩ max)
製品名
10 ±15% 4.30 0.022 PI10A-100L
12 ±15% 3.90 0.025 PI10A-120L
15 ±15% 3.80 0.027 PI10A-150L
18 ±15% 3.50 0.031 PI10A-180L
22 ±15% 3.20 0.036 PI10A-220L
27 ±15% 3.10 0.040 PI10A-270L
33 ±15% 2.70 0.052 PI10A-330L
39 ±15% 2.50 0.060 PI10A-390L
47 ±15% 2.40 0.065 PI10A-470L
56 ±15% 2.00 0.080 PI10A-560L
68 ±15% 1.90 0.100 PI10A-680L
82 ±15% 1.75 0.120 PI10A-820L
100 ±10% 1.60 0.150 PI10A-101K
120 ±10% 1.45 0.170 PI10A-121K
150 ±10% 1.35 0.200 PI10A-151K
180 ±10% 1.20 0.260 PI10A-181K
220 ±10% 1.10 0.300 PI10A-221K
270 ±10% 1.05 0.330 PI10A-271K
330 ±10% 0.92 0.420 PI10A-331K
390 ±10% 0.83 0.510 PI10A-391K
470 ±10% 0.72 0.650 PI10A-471K
560 ±10% 0.70 0.720 PI10A-561K
680 ±10% 0.63 0.900 PI10A-681K
820 ±10% 0.57 1.100 PI10A-821K
1000 ±10% 0.52 1.270 PI10A-102K
1200 ±10% 0.50 1.410 PI10A-122K
1500 ±10% 0.45 1.820 PI10A-152K
1800 ±10% 0.40 2.150 PI10A-182K
2200 ±10% 0.36 2.750 PI10A-222K
2700 ±10% 0.32 3.600 PI10A-272K
3300 ±10% 0.29 4.100 PI10A-332K
3900 ±10% 0.27 4.860 PI10A-392K
4700 ±10% 0.23 5.700 PI10A-472K
5600 ±10% 0.20 7.530 PI10A-562K
6800 ±10% 0.19 9.600 PI10A-682K
8200 ±10% 0.18 11.00 PI10A-822K
10000 ±10% 0.15 12.90 PI10A-103K
  • 改良やその他の事情により、予告なく変更あるいは製造を中止する事が御座います。最新の仕様に関してはお問い合わせ下さい。
  • 特性等は参考データという位置づけです。必ず使用する製品に実装された状態で、ご評価・ご確認をお願い致します。
