製品の特徴

  • 直流重畳特性の良好な開磁路タイプのパワーインダクタです。
  • DC-DCコンバータ、スイッチング電源回路用などの大電流用パワーチョークコイルに最適です。
  • 端子ピッチ精度が良く、実装が容易に行えます。

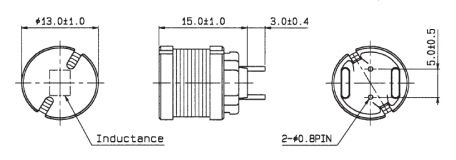

特性値・寸法値について

特性値・寸法値は標準品としての値となります。

標準品以外の外形寸法・特性等は各種対応が可能ですので、お問合せフォームより お問い合わせ下さい。

特性値・外形寸法は現状での標準値です。改善の為変更する場合が御座います。

製品仕様

特性
インダクタンス
(μH)
インダクタンス公差 許容電流
(A rms max)
直流抵抗
(mΩ max)
製品名
10 ±15% 5.00 0.020 PI13A-100L
12 ±15% 4.70 0.022 PI13A-120L
15 ±15% 4.50 0.024 PI13A-150L
18 ±15% 4.20 0.028 PI13A-180L
22 ±15% 3.90 0.032 PI13A-220L
27 ±15% 3.70 0.035 PI13A-270L
33 ±15% 3.45 0.040 PI13A-330L
39 ±15% 3.30 0.043 PI13A-390L
47 ±15% 2.90 0.056 PI13A-470L
56 ±15% 2.70 0.067 PI13A-560L
68 ±15% 2.45 0.076 PI13A-680L
82 ±15% 2.30 0.086 PI13A-820L
100 ±10% 2.05 0.110 PI13A-101K
120 ±10% 1.90 0.130 PI13A-121K
150 ±10% 1.60 0.170 PI13A-151K
180 ±10% 1.50 0.200 PI13A-181K
220 ±10% 1.40 0.220 PI13A-221K
270 ±10% 1.20 0.300 PI13A-271K
330 ±10% 1.12 0.330 PI13A-331K
390 ±10% 1.05 0.400 PI13A-391K
470 ±10% 1.00 0.450 PI13A-471K
560 ±10% 0.93 0.510 PI13A-561K
680 ±10% 0.83 0.640 PI13A-681K
820 ±10% 0.74 0.810 PI13A-821K
1000 ±10% 0.66 1.000 PI13A-102K
1200 ±10% 0.61 1.170 PI13A-122K
1500 ±10% 0.54 1.460 PI13A-152K
1800 ±10% 0.49 1.760 PI13A-182K
2200 ±10% 0.48 2.100 PI13A-222K
2700 ±10% 0.39 2.850 PI13A-272K
3300 ±10% 0.36 3.250 PI13A-332K
3900 ±10% 0.34 3.650 PI13A-392K
4700 ±10% 0.29 4.970 PI13A-472K
5600 ±10% 0.25 6.600 PI13A-562K
6800 ±10% 0.22 8.720 PI13A-682K
8200 ±10% 0.20 10.05 PI13A-822K
10000 ±10% 0.19 11.34 PI13A-103K
  • 改良やその他の事情により、予告なく変更あるいは製造を中止する事が御座います。最新の仕様に関してはお問い合わせ下さい。
  • 特性等は参考データという位置づけです。必ず使用する製品に実装された状態で、ご評価・ご確認をお願い致します。
