製品の特徴
- 直流重畳特性の良好な開磁路タイプのパワーインダクタです。
- 強入力特性に優れ、スイッチング電源回路に最適です。
- 自動実装可能なテーピング梱包です。
特性値・寸法値について
特性値・寸法値は標準品としての値となります。
標準品以外の外形寸法・特性等は各種対応が可能ですので、お問合せフォームより お問い合わせ下さい。
特性値・外形寸法は現状での標準値です。改善の為変更する場合が御座います。

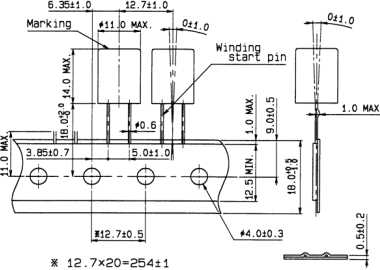

テーピング梱包数
入り数：1,000
サンプル出荷は1個より対応可能です。
お見積りは以下の条件でのご対応とさせて頂きます。
・1,000個/年以上
・1,000個単位
製品仕様
特性
| インダクタンス （μH） | インダクタンス公差 | 許容電流 （A rms max） | 直流抵抗 （mΩ max） | 製品名 |
|---|---|---|---|---|
| 1.0 | ±20％ | 5.40 | 0.013 | PJ10ZT-1R0M |
| 2.2 | ±20％ | 4.80 | 0.017 | PJ10ZT-2R2M |
| 2.7 | ±20％ | 4.60 | 0.018 | PJ10ZT-2R7M |
| 3.3 | ±20％ | 4.40 | 0.019 | PJ10ZT-3R3M |
| 3.9 | ±20％ | 4.20 | 0.022 | PJ10ZT-3R9M |
| 4.7 | ±20％ | 4.00 | 0.024 | PJ10ZT-4R7M |
| 5.6 | ±20％ | 3.80 | 0.025 | PJ10ZT-5R6M |
| 6.8 | ±20％ | 3.40 | 0.028 | PJ10ZT-6R8M |
| 8.2 | ±20％ | 3.30 | 0.029 | PJ10ZT-8R2M |
| 10 | ±10％ | 3.20 | 0.033 | PJ10ZT-100K |
| 12 | ±10％ | 2.90 | 0.036 | PJ10ZT-120K |
| 15 | ±10％ | 2.70 | 0.039 | PJ10ZT-150K |
| 18 | ±10％ | 2.60 | 0.043 | PJ10ZT-180K |
| 22 | ±10％ | 2.40 | 0.049 | PJ10ZT-220K |
| 27 | ±10％ | 2.30 | 0.054 | PJ10ZT-270K |
| 33 | ±10％ | 2.10 | 0.062 | PJ10ZT-330K |
| 39 | ±10％ | 2.10 | 0.067 | PJ10ZT-390K |
| 47 | ±10％ | 2.00 | 0.075 | PJ10ZT-470K |
| 56 | ±10％ | 1.80 | 0.085 | PJ10ZT-560K |
| 68 | ±10％ | 1.70 | 0.10 | PJ10ZT-680K |
| 82 | ±10％ | 1.50 | 0.12 | PJ10ZT-820K |
| 100 | ±10％ | 1.40 | 0.14 | PJ10ZT-101K |
| 120 | ±10％ | 1.20 | 0.19 | PJ10ZT-121K |
| 150 | ±10％ | 1.10 | 0.23 | PJ10ZT-151K |
| 180 | ±10％ | 1.00 | 0.26 | PJ10ZT-181K |
| 220 | ±10％ | 0.90 | 0.33 | PJ10ZT-221K |
| 270 | ±10％ | 0.85 | 0.37 | PJ10ZT-271K |
| 330 | ±10％ | 0.8 | 0.48 | PJ10ZT-331K |
| 390 | ±10％ | 0.75 | 0.53 | PJ10ZT-391K |
| 470 | ±10％ | 0.65 | 0.66 | PJ10ZT-471K |
| 560 | ±10％ | 0.6 | 0.82 | PJ10ZT-561K |
| 680 | ±10％ | 0.53 | 0.93 | PJ10ZT-681K |
| 820 | ±10％ | 0.5 | 1.1 | PJ10ZT-821K |
| 1000 | ±5％ | 0.44 | 1.4 | PJ10ZT-102J |
| 1200 | ±5％ | 0.41 | 1.8 | PJ10ZT-122J |
| 1500 | ±5％ | 0.36 | 2.1 | PJ10ZT-152J |
| 1800 | ±5％ | 0.33 | 2.9 | PJ10ZT-182J |
| 2200 | ±5％ | 0.28 | 3.3 | PJ10ZT-222J |
| 2700 | ±5％ | 0.25 | 4.3 | PJ10ZT-272J |
| 3300 | ±5％ | 0.23 | 5.0 | PJ10ZT-332J |
| 3900 | ±5％ | 0.2 | 6.4 | PJ10ZT-392J |
| 4700 | ±5％ | 0.19 | 7.1 | PJ10ZT-472J |
| 5600 | ±5％ | 0.17 | 9.0 | PJ10ZT-562J |
| 6800 | ±5％ | 0.16 | 10.6 | PJ10ZT-682J |
| 8200 | ±5％ | 0.15 | 12.0 | PJ10ZT-822J |
| 10000 | ±5％ | 0.13 | 18.0 | PJ10ZT-103J |
| 12000 | ±5％ | 0.12 | 21.0 | PJ10ZT-123J |
| 15000 | ±5％ | 0.1 | 24.0 | PJ10ZT-153J |
| 18000 | ±5％ | 0.09 | 35.0 | PJ10ZT-183J |
| 22000 | ±5％ | 0.08 | 40.0 | PJ10ZT-223J |
| 27000 | ±5％ | 0.07 | 46.0 | PJ10ZT-273J |
| 33000 | ±5％ | 0.066 | 57.0 | PJ10ZT-333J |
- 改良やその他の事情により、予告なく変更あるいは製造を中止する事が御座います。最新の仕様に関してはお問い合わせ下さい。
- 特性等は参考データという位置づけです。必ず使用する製品に実装された状態で、ご評価・ご確認をお願い致します。
