製品の特徴

  • 直流重畳特性の良好な開磁路タイプのパワーインダクタです。
  • 強入力特性に優れ、スイッチング電源回路に最適です。
  • 自動実装可能なテーピング梱包です。

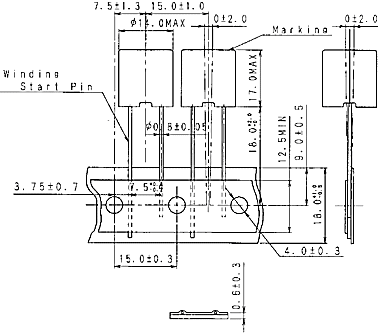

特性値・寸法値について

特性値・寸法値は標準品としての値となります。

標準品以外の外形寸法・特性等は各種対応が可能ですので、お問合せフォームより お問い合わせ下さい。

特性値・外形寸法は現状での標準値です。改善の為変更する場合が御座います。

テーピング梱包数

入り数:500

製品仕様

特性
インダクタンス
(μH)
インダクタンス公差 許容電流
(A rms max)
直流抵抗
(mΩ max)
製品名
10 ±10% 4.10 0.020 PJ13ZT-100K
15 ±10% 3.70 0.024 PJ13ZT-150K
22 ±10% 3.30 0.030 PJ13ZT-220K
33 ±10% 2.60 0.050 PJ13ZT-330K
47 ±10% 2.40 0.060 PJ13ZT-470K
68 ±10% 2.00 0.08 PJ13ZT-680K
100 ±10% 1.80 0.11 PJ13ZT-101K
150 ±10% 1.50 0.13 PJ13ZT-151K
220 ±10% 1.23 0.24 PJ13ZT-221K
270 ±10% 1.2 0.27 PJ13ZT-271K
330 ±10% 1 0.36 PJ13ZT-331K
470 ±10% 0.84 0.5 PJ13ZT-471K
680 ±10% 0.72 0.68 PJ13ZT-681K
1000 ±5% 0.56 1.1 PJ13ZT-102J
1500 ±5% 0.47 1.6 PJ13ZT-152J
2200 ±5% 0.4 2.2 PJ13ZT-222J
3300 ±5% 0.32 3.5 PJ13ZT-332J
4700 ±5% 0.2 5.3 PJ13ZT-472J
6800 ±5% 0.18 7.9 PJ13ZT-682J
10000 ±5% 0.18 10.6 PJ13ZT-103J
  • 改良やその他の事情により、予告なく変更あるいは製造を中止する事が御座います。最新の仕様に関してはお問い合わせ下さい。
  • 特性等は参考データという位置づけです。必ず使用する製品に実装された状態で、ご評価・ご確認をお願い致します。
