製品の特徴

  • 直流重畳特性の良好な開磁路タイプのパワーインダクタです。
  • DC-DCコンバータ、スイッチング電源回路用などの大電流用パワーチョークコイルに最適です。
  • 端子ピッチ精度が良く、実装が容易に行えます。

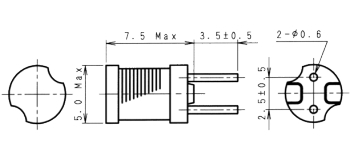

特性値・寸法値について

特性値・寸法値は標準品としての値となります。

標準品以外の外形寸法・特性等は各種対応が可能ですので、お問合せフォームより お問い合わせ下さい。

特性値・外形寸法は現状での標準値です。改善の為変更する場合が御座います。

製品仕様

特性
インダクタンス
(μH)
インダクタンス公差 許容電流
(A rms max)
直流抵抗
(mΩ max)
製品名
1.0 ±20% 4.5 0.01 PJ5H-1R0M
2.2 ±20% 4.0 0.02 PJ5H-2R2M
3.3 ±20% 3.5 0.03 PJ5H-3R3M
4.7 ±20% 3.0 0.03 PJ5H-4R7M
5.6 ±20% 2.7 0.04 PJ5H-5R6M
10 ±20% 2.0 0.07 PJ5H-100M
22 ±10% 1.4 0.14 PJ5H-220K
68 ±10% 0.74 0.42 PJ5H-680K
220 ±10% 0.40 1.50 PJ5H-221K
470 ±10% 0.28 2.90 PJ5H-471K
1000 ±10% 0.19 6.20 PJ5H-102K
1500 ±10% 0.18 8.00 PJ5H-152K
2200 ±10% 0.13 14.1 PJ5H-222K
  • 改良やその他の事情により、予告なく変更あるいは製造を中止する事が御座います。最新の仕様に関してはお問い合わせ下さい。
  • 特性等は参考データという位置づけです。必ず使用する製品に実装された状態で、ご評価・ご確認をお願い致します。
