製品の特徴

  • 直流重畳特性の良好な開磁路タイプのパワーインダクタです。
  • 強入力特性に優れ、スイッチング電源回路に最適です。
  • 自動実装可能なテーピング梱包です。

特性値・寸法値について

特性値・寸法値は標準品としての値となります。

標準品以外の外形寸法・特性等は各種対応が可能ですので、お問合せフォームより お問い合わせ下さい。

特性値・外形寸法は現状での標準値です。改善の為変更する場合が御座います。

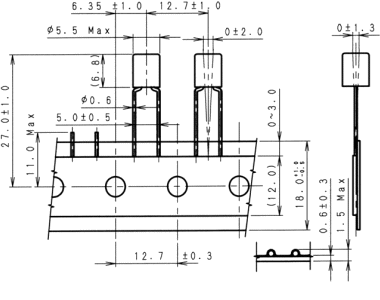

テーピング梱包数

入り数:2,000

製品仕様

特性
インダクタンス
(μH)
インダクタンス公差 許容電流
(A rms max)
直流抵抗
(mΩ max)
製品名
1.0 ±30% 4.5 0.02 PJ5T-1R0N
1.5 ±20% 4 0.022 PJ5T-1R5M
2.2 ±20% 3.2 0.028 PJ5T-2R2M
2.7 ±20% 3 0.032 PJ5T-2R7M
3.3 ±20% 2.5 0.036 PJ5T-3R3M
3.9 ±20% 2.2 0.045 PJ5T-3R9M
4.7 ±20% 2 0.05 PJ5T-4R7M
5.6 ±20% 1.8 0.06 PJ5T-5R6M
6.8 ±20% 1.6 0.07 PJ5T-6R8M
8.2 ±20% 1.5 0.085 PJ5T-8R2M
10 ±10% 1.4 0.09 PJ5T-100M
12 ±10% 1.3 0.11 PJ5T-120K
15 ±10% 1.2 0.13 PJ5T-150K
18 ±10% 1 0.16 PJ5T-180K
22 ±10% 0.9 0.19 PJ5T-220K
27 ±10% 0.8 0.22 PJ5T-270K
33 ±10% 0.7 0.29 PJ5T-330K
39 ±10% 0.65 0.32 PJ5T-390K
47 ±10% 0.62 0.43 PJ5T-470K
56 ±10% 0.6 0.47 PJ5T-560K
68 ±10% 0.58 0.54 PJ5T-680K
82 ±10% 0.55 0.73 PJ5T-820K
100 ±10% 0.45 0.85 PJ5T-101K
120 ±10% 0.42 1.2 PJ5T-121K
150 ±10% 0.4 1.4 PJ5T-151K
180 ±10% 0.32 2 PJ5T-181K
220 ±10% 0.25 2.3 PJ5T-221K
270 ±10% 0.24 2.6 PJ5T-271K
330 ±10% 0.23 3 PJ5T-331K
390 ±10% 0.22 3.3 PJ5T-391K
470 ±10% 0.21 4.2 PJ5T-471K
560 ±10% 0.2 4.8 PJ5T-561K
680 ±10% 0.18 6.4 PJ5T-681K
820 ±10% 0.175 7.3 PJ5T-821K
1000 ±10% 0.17 8.10 PJ5T-102K
1200 ±10% 0.15 10.90 PJ5T-122K
1500 ±10% 0.12 12.60 PJ5T-152K
1800 ±10% 0.11 14.30 PJ5T-182K
2200 ±10% 0.09 20.20 PJ5T-222K
2700 ±10% 0.08 23.20 PJ5T-272K
  • 改良やその他の事情により、予告なく変更あるいは製造を中止する事が御座います。最新の仕様に関してはお問い合わせ下さい。
  • 特性等は参考データという位置づけです。必ず使用する製品に実装された状態で、ご評価・ご確認をお願い致します。
