製品の特徴
- 直流重畳特性の良好な開磁路タイプのパワーインダクタです。
- DC-DCコンバータ、スイッチング電源回路用などの大電流用パワーチョークコイルに最適です。
- 端子ピッチ精度が良く、実装が容易に行えます。

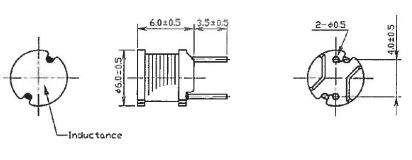

特性値・寸法値について
特性値・寸法値は標準品としての値となります。
標準品以外の外形寸法・特性等は各種対応が可能ですので、お問合せフォームより お問い合わせ下さい。
特性値・外形寸法は現状での標準値です。改善の為変更する場合が御座います。
サンプル出荷は1個より対応可能です。
お見積りは以下の条件でのご対応とさせて頂きます。
・1,000個/年以上
・1,000個単位
製品仕様
特性
| インダクタンス （μH） | インダクタンス公差 | 許容電流 （A rms max） | 直流抵抗 （mΩ max） | 製品名 |
|---|---|---|---|---|
| 1.0 | ±30％ | 4.85 | 0.0108 | PJ6Z-1R0N |
| 1.2 | ±20％ | 3.5 | 0.02 | PJ6Z-1R2M |
| 1.5 | ±20％ | 3.5 | 0.02 | PJ6Z-1R5M |
| 1.8 | ±20％ | 3.3 | 0.02 | PJ6Z-1R8M |
| 2.2 | ±20％ | 3.0 | 0.02 | PJ6Z-2R2M |
| 2.7 | ±20％ | 2.6 | 0.02 | PJ6Z-2R7M |
| 3.3 | ±20％ | 2.5 | 0.02 | PJ6Z-3R3M |
| 3.9 | ±20％ | 2.4 | 0.03 | PJ6Z-3R9M |
| 4.7 | ±20％ | 2.2 | 0.03 | PJ6Z-4R7M |
| 5.6 | ±20％ | 2.1 | 0.03 | PJ6Z-5R6M |
| 6.8 | ±20％ | 2.0 | 0.03 | PJ6Z-6R8M |
| 8.2 | ±20％ | 1.7 | 0.04 | PJ6Z-8R2M |
| 10 | ±20％ | 1.6 | 0.05 | PJ6Z-100M |
| 12 | ±10％ | 1.6 | 0.05 | PJ6Z-120K |
| 15 | ±10％ | 1.5 | 0.06 | PJ6Z-150K |
| 18 | ±10％ | 1.4 | 0.07 | PJ6Z-180K |
| 22 | ±10％ | 1.3 | 0.08 | PJ6Z-220K |
| 27 | ±10％ | 1.2 | 0.10 | PJ6Z-270K |
| 33 | ±10％ | 1.0 | 0.13 | PJ6Z-330K |
| 39 | ±10％ | 0.93 | 0.14 | PJ6Z-390K |
| 47 | ±10％ | 0.81 | 0.18 | PJ6Z-470K |
| 56 | ±10％ | 0.78 | 0.21 | PJ6Z-560K |
| 68 | ±10％ | 0.70 | 0.27 | PJ6Z-680K |
| 82 | ±10％ | 0.66 | 0.30 | PJ6Z-820K |
| 100 | ±10％ | 0.58 | 0.35 | PJ6Z-101K |
| 120 | ±10％ | 0.54 | 0.40 | PJ6Z-121K |
| 150 | ±10％ | 0.50 | 0.55 | PJ6Z-151K |
| 180 | ±10％ | 0.44 | 0.63 | PJ6Z-181K |
| 220 | ±10％ | 0.38 | 0.82 | PJ6Z-221K |
| 270 | ±10％ | 0.35 | 0.95 | PJ6Z-271K |
| 330 | ±10％ | 0.31 | 1.24 | PJ6Z-331K |
| 390 | ±10％ | 0.29 | 1.40 | PJ6Z-391K |
| 470 | ±10％ | 0.26 | 1.63 | PJ6Z-471K |
| 560 | ±10％ | 0.24 | 1.91 | PJ6Z-561K |
| 680 | ±10％ | 0.22 | 2.45 | PJ6Z-681K |
| 820 | ±10％ | 0.20 | 2.87 | PJ6Z-821K |
| 1000 | ±10％ | 0.18 | 4.05 | PJ6Z-102K |
| 1200 | ±10％ | 0.17 | 4.59 | PJ6Z-122K |
| 1500 | ±10％ | 0.15 | 5.25 | PJ6Z-152K |
| 1800 | ±10％ | 0.13 | 7.50 | PJ6Z-182K |
| 2200 | ±10％ | 0.12 | 9.10 | PJ6Z-222K |
| 2700 | ±10％ | 0.10 | 10.5 | PJ6Z-272K |
| 3300 | ±10％ | 0.097 | 11.5 | PJ6Z-332K |
- 改良やその他の事情により、予告なく変更あるいは製造を中止する事が御座います。最新の仕様に関してはお問い合わせ下さい。
- 特性等は参考データという位置づけです。必ず使用する製品に実装された状態で、ご評価・ご確認をお願い致します。
