製品の特徴

  • 直流重畳特性の良好な開磁路タイプのパワーインダクタです。
  • 強入力特性に優れ、スイッチング電源回路に最適です。
  • 自動実装可能なテーピング梱包です。

特性値・寸法値について

特性値・寸法値は標準品としての値となります。

標準品以外の外形寸法・特性等は各種対応が可能ですので、お問合せフォームより お問い合わせ下さい。

特性値・外形寸法は現状での標準値です。改善の為変更する場合が御座います。

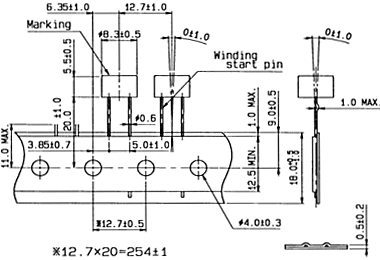

テーピング梱包数

入り数:1,000

製品仕様

特性
インダクタンス
(μH)
インダクタンス公差 許容電流
(A rms max)
直流抵抗
(mΩ max)
製品名
1.0 ±20% 3.50 0.01 PJ8AZT-1R0M
1.5 ±20% 3.50 0.02 PJ8AZT-1R5M
2.2 ±20% 3.50 0.02 PJ8AZT-2R2M
2.7 ±20% 3.00 0.02 PJ8AZT-2R7M
3.3 ±20% 2.70 0.02 PJ8AZT-3R3M
3.9 ±20% 2.50 0.03 PJ8AZT-3R9M
5.6 ±20% 1.90 0.04 PJ8AZT-5R6M
6.8 ±20% 1.90 0.04 PJ8AZT-6R8M
8.2 ±20% 1.80 0.05 PJ8AZT-8R2M
10 ±20% 1.80 0.05 PJ8AZT-100M
12 ±10% 1.70 0.06 PJ8AZT-120K
15 ±10% 1.40 0.08 PJ8AZT-150K
18 ±10% 1.30 0.09 PJ8AZT-180K
22 ±10% 1.20 0.10 PJ8AZT-220K
27 ±10% 1.10 0.12 PJ8AZT-270K
33 ±10% 1.00 0.15 PJ8AZT-330K
39 ±10% 0.96 0.16 PJ8AZT-390K
47 ±10% 0.92 0.19 PJ8AZT-470K
56 ±10% 0.85 0.23 PJ8AZT-560K
68 ±10% 0.71 0.28 PJ8AZT-680K
82 ±10% 0.65 0.38 PJ8AZT-820K
100 ±10% 0.60 0.45 PJ8AZT-101K
120 ±10% 0.54 0.50 PJ8AZT-121K
150 ±10% 0.48 0.62 PJ8AZT-151K
180 ±10% 0.43 0.79 PJ8AZT-181K
220 ±10% 0.41 0.87 PJ8AZT-221K
270 ±10% 0.37 1.10 PJ8AZT-271K
330 ±10% 0.36 1.18 PJ8AZT-331K
390 ±10% 0.30 1.70 PJ8AZT-391K
470 ±10% 0.28 1.88 PJ8AZT-471K
560 ±10% 0.26 2.18 PJ8AZT-561K
680 ±10% 0.23 2.95 PJ8AZT-681K
820 ±10% 0.21 3.36 PJ8AZT-821K
1000 ±10% 0.19 3.88 PJ8AZT-102K
1200 ±10% 0.17 5.20 PJ8AZT-122K
1500 ±10% 0.15 6.40 PJ8AZT-152K
1800 ±10% 0.14 7.35 PJ8AZT-182K
2200 ±10% 0.13 8.78 PJ8AZT-222K
  • 改良やその他の事情により、予告なく変更あるいは製造を中止する事が御座います。最新の仕様に関してはお問い合わせ下さい。
  • 特性等は参考データという位置づけです。必ず使用する製品に実装された状態で、ご評価・ご確認をお願い致します。
