製品の特徴

  • 直流重畳特性の良好な開磁路タイプのパワーインダクタです。
  • DC-DCコンバータ、スイッチング電源回路用などの大電流用パワーチョークコイルに最適です。
  • 端子ピッチ精度が良く、実装が容易に行えます。

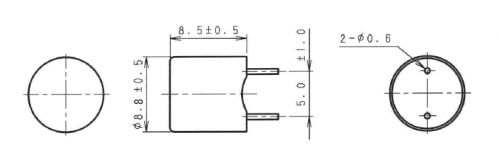

特性値・寸法値について

特性値・寸法値は標準品としての値となります。

標準品以外の外形寸法・特性等は各種対応が可能ですので、お問合せフォームより お問い合わせ下さい。

特性値・外形寸法は現状での標準値です。改善の為変更する場合が御座います。

製品仕様

特性
インダクタンス
(μH)
インダクタンス公差許容電流
(A rms max)
直流抵抗
(mΩ max)
製品名
1.0±30%4.80.0115PJ8Z-1R0N
1.5±20%4.50.0130PJ8Z-1R5M
2.2±20%4.20.0150PJ8Z-2R2M
2.7±20%4.00.0165PJ8Z-2R7M
3.3±20%3.80.0175PJ8Z-3R3M
3.9±20%3.60.0200PJ8Z-3R9M
4.7±20%3.50.0215PJ8Z-4R7M
5.6±20%3.30.0235PJ8Z-5R6M
6.8±20%3.10.0255PJ8Z-6R8M
8.2±20%2.80.0300PJ8Z-8R2M
10±10%2.60.0365PJ8Z-100K
12±10%2.40.0430PJ8Z-120K
15±10%2.20.0480PJ8Z-150K
18±10%2.00.0540PJ8Z-180K
22±10%1.90.0630PJ8Z-220K
27±10%1.70.0710PJ8Z-270K
33±10%1.50.0870PJ8Z-330K
39±10%1.40.0965PJ8Z-390K
47±10%1.30.12PJ8Z-470K
56±10%1.20.14PJ8Z-560K
68±10%1.10.17PJ8Z-680K
82±10%1.00.20PJ8Z-820K
100±10%0.900.25PJ8Z-101K
120±10%0.800.30PJ8Z-121K
150±10%0.720.40PJ8Z-151K
180±10%0.650.45PJ8Z-181K
220±10%0.560.53PJ8Z-221K
270±10%0.520.70PJ8Z-271K
330±10%0.490.80PJ8Z-331K
390±10%0.451.00PJ8Z-391K
470±10%0.401.20PJ8Z-471K
560±10%0.381.40PJ8Z-561K
680±10%0.331.80PJ8Z-681K
820±10%0.312.05PJ8Z-821K
1000±10%0.272.65PJ8Z-102K
1200±10%0.243.10PJ8Z-122K
1500±10%0.224.05PJ8Z-152K
1800±10%0.204.65PJ8Z-182K
2200±10%0.185.40PJ8Z-222K
2700±10%0.167.65PJ8Z-272K
3300±10%0.158.85PJ8Z-332K
3900±10%0.1112.5PJ8Z-392K
4700±10%0.1014.0PJ8Z-472K
5600±10%0.09516.0PJ8Z-562K
6800±10%0.09218.0PJ8Z-682K
8200±10%0.08522.0PJ8Z-822K
10000±10%0.0825.2PJ8Z-103K
  • 改良やその他の事情により、予告なく変更あるいは製造を中止する事が御座います。最新の仕様に関してはお問い合わせ下さい。
  • 特性等は参考データという位置づけです。必ず使用する製品に実装された状態で、ご評価・ご確認をお願い致します。
