製品の特徴

  • 直流重畳特性の良好な開磁路タイプのパワーインダクタです。
  • 強入力特性に優れ、スイッチング電源回路に最適です。
  • 自動実装可能なテーピング梱包です。

特性値・寸法値について

特性値・寸法値は標準品としての値となります。

標準品以外の外形寸法・特性等は各種対応が可能ですので、お問合せフォームより お問い合わせ下さい。

特性値・外形寸法は現状での標準値です。改善の為変更する場合が御座います。

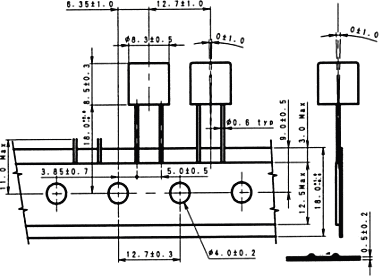

テーピング梱包数

入り数:1,000

製品仕様

特性
インダクタンス
(μH)
インダクタンス公差 許容電流
(A rms max)
直流抵抗
(mΩ max)
製品名
1.0 ±30% 4.8 0.0115 PJ8ZT-1R0N
1.5 ±20% 4.5 0.0130 PJ8ZT-1R5M
2.2 ±20% 4.2 0.0150 PJ8ZT-2R2M
2.7 ±20% 4.0 0.0165 PJ8ZT-2R7M
3.3 ±20% 3.8 0.0175 PJ8ZT-3R3M
3.9 ±20% 3.6 0.0200 PJ8ZT-3R9M
4.7 ±20% 3.5 0.0215 PJ8ZT-4R7M
5.6 ±20% 3.3 0.0235 PJ8ZT-5R6M
6.8 ±20% 3.1 0.0255 PJ8ZT-6R8M
8.2 ±20% 2.8 0.0300 PJ8ZT-8R2M
10 ±10% 2.6 0.0365 PJ8ZT-100K
12 ±10% 2.4 0.0430 PJ8ZT-120K
15 ±10% 2.2 0.0480 PJ8ZT-150K
18 ±10% 2.0 0.0540 PJ8ZT-180K
22 ±10% 1.9 0.0630 PJ8ZT-220K
27 ±10% 1.7 0.0710 PJ8ZT-270K
33 ±10% 1.5 0.0870 PJ8ZT-330K
39 ±10% 1.4 0.0965 PJ8ZT-390K
47 ±10% 1.3 0.12 PJ8ZT-470K
56 ±10% 1.2 0.14 PJ8ZT-560K
68 ±10% 1.1 0.17 PJ8ZT-680K
82 ±10% 1.0 0.20 PJ8ZT-820K
100 ±10% 0.90 0.25 PJ8ZT-101K
120 ±10% 0.80 0.30 PJ8ZT-121K
150 ±10% 0.72 0.40 PJ8ZT-151K
180 ±10% 0.65 0.45 PJ8ZT-181K
220 ±10% 0.56 0.53 PJ8ZT-221K
270 ±10% 0.52 0.70 PJ8ZT-271K
330 ±10% 0.49 0.80 PJ8ZT-331K
390 ±10% 0.45 1.00 PJ8ZT-391K
470 ±10% 0.40 1.20 PJ8ZT-471K
560 ±10% 0.38 1.40 PJ8ZT-561K
680 ±10% 0.33 1.80 PJ8ZT-681K
820 ±10% 0.31 2.05 PJ8ZT-821K
1000 ±10% 0.27 2.65 PJ8ZT-102K
1200 ±10% 0.24 3.10 PJ8ZT-122K
1500 ±10% 0.22 4.05 PJ8ZT-152K
1800 ±10% 0.20 4.65 PJ8ZT-182K
2200 ±10% 0.18 5.40 PJ8ZT-222K
2700 ±10% 0.16 7.65 PJ8ZT-272K
3300 ±10% 0.15 8.85 PJ8ZT-332K
3900 ±10% 0.11 12.5 PJ8ZT-392K
4700 ±10% 0.100 14.0 PJ8ZT-472K
5600 ±10% 0.095 16.0 PJ8ZT-562K
6800 ±10% 0.092 18.0 PJ8ZT-682K
8200 ±10% 0.085 22.0 PJ8ZT-822K
10000 ±10% 0.080 25.2 PJ8ZT-103K
12000 ±10% 0.075 29.0 PJ8ZT-123K
15000 ±10% 0.070 33.8 PJ8ZT-153K
18000 ±10% 0.060 45.0 PJ8ZT-183K
27000 ±10% 0.050 72.1 PJ8ZT-273K
33000 ±10% 0.040 81.3 PJ8ZT-333K
  • 改良やその他の事情により、予告なく変更あるいは製造を中止する事が御座います。最新の仕様に関してはお問い合わせ下さい。
  • 特性等は参考データという位置づけです。必ず使用する製品に実装された状態で、ご評価・ご確認をお願い致します。
