製品の特徴
- オープンフレーム（基板型）標準電源

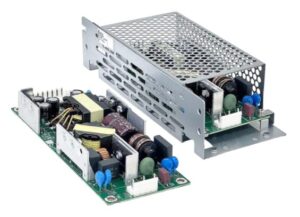

オープンフレーム（GWDR-24V100W）／ケース付き（GWER-24V100W） - 200％ピーク電力対応
- 電気用品安全法（PSE）準拠
- リモートオン/オフ
- 薄型設計
- 低突入電流／低漏洩電流
- 高効率＆高力率で省エネルギー
- 高調波電流に関するIEC/EN61000-3-2 Class A適合
- PCBAを化学物質や粉塵から保護するコンフォーマルコーティング
| 出力電力 | 100W |
|---|---|
| DC出力 | 24V 4.3A |
| 外観寸法 | オープンフレーム：155 x 62 x 27mm ケース付き：185 x 72 x 45mm |
| 安全性 |
 |
詳細仕様

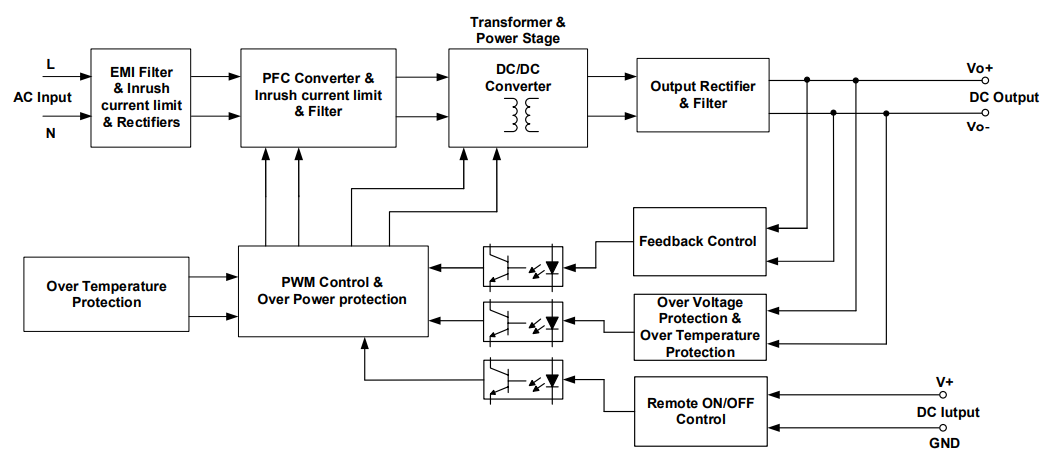

入力出力機構環境保護機能信頼性安全規格EMC
| 入力電圧範囲 | 100-240Vac | |
|---|---|---|
| 入力電圧範囲 | 85-264Vac | |
| DC入力電圧範囲 | 120-373Vdc | |
| 定格入力周波数 | 50-60Hz | |
| 入力周波数範囲 | 47-63Hz | |
| 入力電流 | 1.35A typ. @100Vac, 0.55A typ. @200Vac | |
| 効率（100%負荷時） | 89.0% typ. @100Vac 92.0% typ. @200Vac |
|
| 無負荷時消費電力 | <0.5W @100Vac & 200Vac | |
| 突入電流（Cold Start） | 15A typ. @100Vac, 30A typ. @200Vac | |
| 力率（100%負荷時） | 0.99 typ. @100Vac, 0.97 typ. @200Vac | |
| 漏洩電流 | 0.2mA @100Vac, 0.4mA @240Vac | |
| 出力電圧 | 24Vdc | |
|---|---|---|
| 工場出荷時設定許容差 | ±1% (initial set point tolerance from factory) | |
| 出力電圧調整範囲 | 21.6-26.4Vdc | |
| 出力電流 | 4.3A (Io 100%) 8.6A (Io 200%) |
|
| 出力電力 | 103.2W (Normal MaxPower 100%) 206.4W (Power Boost 200% for 10 seconds, refer to the details in the Functions section) |
|
| ラインレギュレーション | ±0.5% | |
| ロードレギュレーション | ±0.5% | |
| リップルノイズ | <150mVpp @0°C to 70°C 450mVpp typ. @-30°C to 0°C |
|
| 起動時間 | 500ms typ. @100Vac (100% load) | |
| 保持時間 | 30ms typ. @100Vac (100% load) | |
| ダイナミックレスポンス | ±10% @115 & 230Vac input, 10-100% load(Slew Rate: 2.5A/μS, 50% duty cycle @5Hz & 10KHz) | |
| 容量性負荷での起動 | 8,000µF Max | |
| ケースシャーシ/カバー | SGCC | |
|---|---|---|

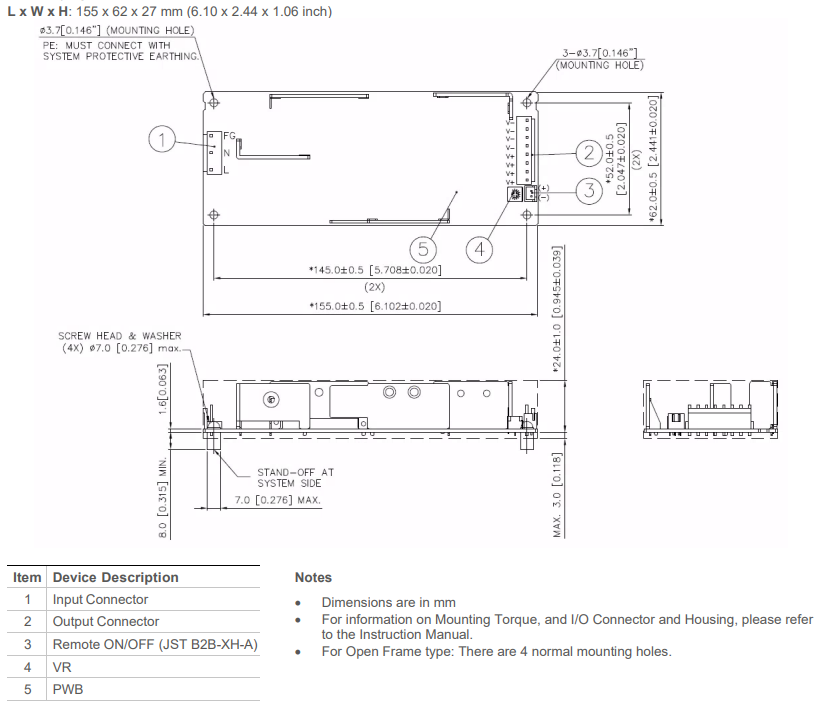

| 寸法 | オープンフレーム | 155 x 62 x 27mm (6.10 x 2.44 x 1.06 inch) |

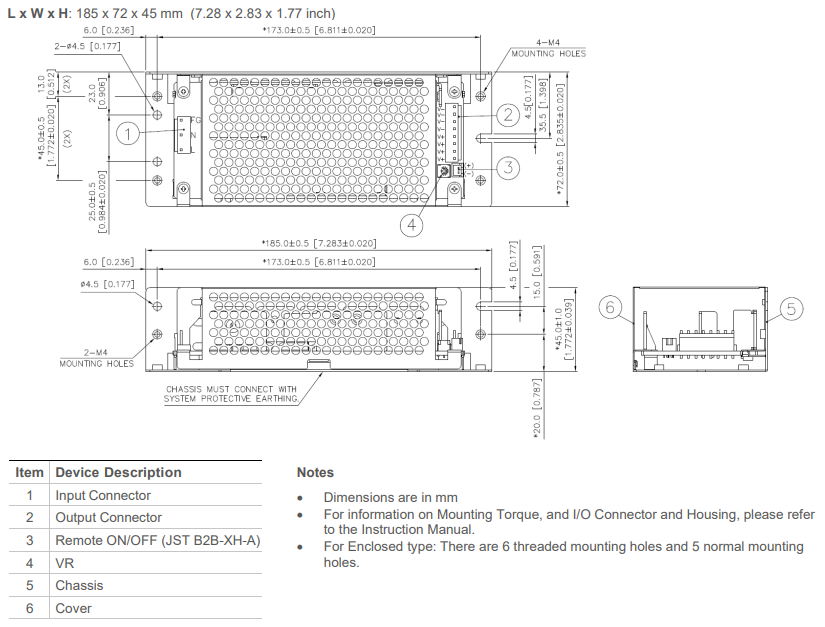

| ケース付き | 185 x 72 x 45mm (7.28 x 2.83 x 1.77 inch) | |
| 重量 | オープンフレーム | 0.22kg (0.49lb) |
| ケース付き | 0.38kg (0.84lb) | |
| 冷却方式 | Convection | |
| 入力端子 | JST B3P5-VH(LF)(SN) | |
| 出力端子 | JST B8P-VH(LF)(SN) | |
| リモート ON/OFF | JST B2B-XH-A(LF)(SN) | |
| 電線 | AWG22-18 | |
| SPL | <25dBA | |
| 周囲温度 | 動作温度 | -40°C to +70°C |
|---|---|---|
| 保管温度 | -40°C to +85°C | |
| 使用湿度 | 5 to 90%RH (Non-Condensing) | |
| 動作高度 | 0 to 5,000Meters(16,400ft) | |
| 衝撃試験 (非作動) | IEC60068-2-27, Half Sine Wave 50G, 11ms, 3 shocks X, Y, and Z direction | |
| 振動試験 (動作中) | IEC60068-2-6, Sine Wave:10Hz to 500Hz @2G; 10 min period, 60 min per axis for all X, Y, Z direction | |
| 過電圧カテゴリ | II (Compliance to EN62477-1 OVC III with 2000 meters altitude) | |
| 汚染度 | 2 | |
| 過電圧 | 28.0-36.0V, Latch Mode | |
|---|---|---|
| 過負荷/過電流 | >201% of rated load current, Hiccup Mode, Non-Latching (Auto-Recovery) |
|
| 過温度 | Latch Mode | |
| 短絡 | Hiccup Mode, Non-Latching (Auto-Recovery when the fault is removed) |
|
| 内蔵ヒューズ（L端子） | 3.15A | |
| 衝撃に対する保護 | Class I with Primary Earth connection | |
| MTBF | >700,000hrs. as per Telcordia SR-332 | |
|---|---|---|
| キャパシタ予想寿命 | 10 years (100Vac, 50% load @40°C) | |
| 安全特別低電圧 | SELV (EN60950-1) | |
|---|---|---|
| 電気安全規格 | TUV Bauart | EN62368-1 |
| UL/cUL recognized | UL62368-1 and CSA C22.2 No.62368-1 | |
| CB scheme | UL62368-1 and CSA C22.2 No.62368-1 | |
| CE | In conformance with EMC Directive 2014/30/EU and Low Voltage Directive 2014/35/EU |
|
| UKCA | In conformance with Electromagnetic Compatibility Regulations 2016 and Electrical Equipment(Safety) Regulations 2016 | |
| ガルバニック絶縁 | Input to Output | 3.0KVac |
| Input to Ground | 2.0KVac | |
| Output to Ground | 1.25KVac | |
| エミッション(CE & RE) | CISPR32, EN/BS EN55032, Comply with FCC Title 47: Class B |
|
|---|---|---|
| イミュニティ | EN/BS EN55035 | |
| 静電気放電 | IEC61000-4-2 | Level 4 Criteria A Air Discharge: 15kV Contact Discharge: 8kV |
| 放射無線周波電磁界 | IEC61000-4-3 | Level 3 Criteria A 80MHz - 1GHz, 10V/M with 1kHz tone / 80% modulation |
| 電気的ファストトランジェント／バースト | IEC61000-4-4 | Level 3 Criteria A 2kV |
| サージ | IEC61000-4-5 | Level 4 Criteria A Common Mode: 4kV Differential Mode: 2kV |
| 伝導妨害 | IEC61000-4-6 | Level 3 Criteria A 150kHz - 80MHz, 10Vrms |
| 電源周波数磁界 | IEC61000-4-8 | Criteria A Magnetic field strength 30A/Meter |
| 電圧ディップ・短時間停電 | IEC61000-4-11 | 100% dip; 1 cycle(20ms); Self Recoverable |
| 高調波電流妨害波放出制限 | IEC/EN/BS EN61000-3-2, Class A & Class D | |
| 電圧変動・フリッカ放出制限 | IEC/EN/BS EN61000-3-3 | |
| 電圧降下耐性 SEMI F47 – 0706 |
160Vac, 1000ms 140Vac, 500ms 100Vac, 200ms |
|
- 改良やその他の事情により、予告なく変更あるいは製造を中止する事が御座います。最新の仕様に関してはお問い合わせ下さい。
- 特性等は参考データという位置づけです。必ず使用する製品に実装された状態で、ご評価・ご確認をお願い致します。
