GWDR-24V50W1N 製品写真

製品の特徴

  • 超小型サイズで最大3.0kVacのガルバニック絶縁を実現
  • 動作温度範囲-10℃～+55℃でユニバーサルAC入力電圧とフルパワーを発揮
  • 最大90.0%の効率
  • 接地漏洩電流が0.5mA未満（264Vac時）
  • 内蔵DC OKリレー接点オプション
  • 極低温-40℃でのコールドスタート
  • NEC Class 2 / Limited Power Source（LPS）認証取得済み
  • IEC/EN/UL62368-1規格に準拠
出力電力 50W
DC出力 24V 2.1A
外観寸法 75 x 30 x 89.5mm
安全性 CEマーク Recognition認証マーク ULマーク（アメリカ／カナダ向けマーク） TUV Bauart EAC UKCA

詳細仕様

入力出力機構環境保護機能信頼性安全規格EMC
入力電圧表記 100-240Vac
入力電圧範囲 85-264Vac
DC入力電圧範囲 127-375Vdc
定格入力周波数 50-60Hz
入力周波数範囲 47-63Hz
入力電流 <0.95A @115Vac, <0.55A @230Vac
効率（100%負荷時） >89% @115Vac, >90% @230Vac
最大許容損失 0% load <0.3W @115Vac , <0.5W @230Vac
100% load <6W @115Vac & 230Vac
突入電流（Cold Start） <30A @115Vac, <50A @230Vac
漏洩電流 <0.5mA @264Vac
出力電圧 24Vdc
工場出荷時設定許容差 ±2%
出力電圧調整範囲 24-28Vdc
出力電流 2.1A(50W max.)
出力電力 50W
ラインレギュレーション <0.5% (@85-264Vac, 100% load)
ロードレギュレーション <1.0% (@85-264Vac, 0-100% load)
リップルノイズ <70mVpp @ > 0℃ to 70℃
<100mVpp @0℃ to -20℃
起動時間 <2,000ms @115Vac(100% load)
<1,000ms @230Vac(100% load)
保持時間 >20ms @115Vac(100% load)
>100ms @230Vac(100% load)
ダイナミックレスポンス ±5% @85-264Vac input, 0-100% load(Slew Rate: 0.1A/μs, 50% duty cycle @5Hz to 1KHz)
容量性負荷での起動 3,000µF Max.
ケースシャーシ／カバー Plastic
寸法 75 x 30 x 89.5mm (2.95 x 1.18 x 3.52 inch)
重量 0.18kg (0.40lb)
インジケーター Green LED(DC OK)
冷却方式 Convection
端子 Input 3Pins(Rated 300V/16A)
Output 4Pins(Rated 300V/16A)
電線 Input AWG22-12
Output AWG20-12
取付レール Standard TS35 DIN Rail in accordance with EN60715
周囲温度 動作温度 -20℃ to +70℃
保管温度 -40℃ to +85℃
パワーディレーティング -10°C to -20°C de-rate power by 2% / ℃
>55°C de-rate power by 3.33% / ℃
使用湿度 5 to 95%RH (Non-Condensing)
動作高度 0 to 2,000Meters(0 to 6,560ft)
衝撃試験 非作動 IEC60068-2-27, Half Sine Wave: 50G for a duration of 11 ms;
3 times per direction, 9 times in total
動作中 IEC60068-2-27, Half Sine Wave: 10G for a duration of 11ms;
1 time in X axis
振動試験 非作動 IEC60068-2-6, Random: 5-500Hz; 2.09Grms, 20 min per axis for all X, Y, Z directions
動作中 IEC60068-2-6, Sine Wave: 10-500Hz; 2G peak; displacement of 0.35mm; 1 octave per min; 60 min per axis for all X, Y, Z directions
過電圧カテゴリ II (Compliance to EN62477-1 OVC III with 2000 meters altitude)
汚染度 2
過電圧 <34.8V, SELV Output, Latch Mode
過負荷/過電流 105~120% of rated load current,
Foldback Mode (continuous current, voltage drops),
Auto-recovery when the fault is removed
過温度 < 75°C Surrounding Air Temperature @100% load,
Latch Mode
短絡 Hiccup Mode, Non-Latching
(Auto-Recovery when the fault is removed)
IP保護等級 IP20
衝撃に対する保護 Class I with Primary Earth connection
MTBF Telcordia SR-332 >700,000hrs(I/P: 115Vac & 230Vac, O/P: 100% Load, Ta: 25℃)
MIL-HDBK-217F 231,000hrs(I/P: 115Vac & 230Vac, O/P: 100% Load, Ta: 25℃)
キャパシタ予想寿命 10 years(115Vac & 230Vac, 50% load @ 40°C)
安全特別低電圧 SELV(IEC60950)
電気安全規格 TUV Bauart EN62368-1
UL/cUL UL60950-1 and CSA C22.2 No.60950-1(File No. E191395)
UL62368-1 and CSA C22.2 No.62368-1(File No. E191395)
CB scheme IEC60950-1, IEC62368-1, Limited Power Source(LPS)
UKCA BS EN62368-1
Industrial Control Equipment UL/cUL listed UL508 and CSA C22.2 No.107.1-01(File No.E315335)
Class 2 Power Supply UL/cUL recognized UL60950-1 and CSA C22.2 No.60950-1(File No.E191395)
UL62368-1 and CSA C22.2 No.62368-1 (File No.E191395)
CE In conformance with EMC Directive 2014/30/EU and Low Voltage Directive 2014/35/EU
UKCA In conformance with EMC Directive 2014/30/EU and Low Voltage Directive 2014/35/EU
ガルバニック絶縁 Input to Output 3.0KVac
Input to Ground 3.0KVac
Output to Ground 0.5KVac
エミッション(CE & RE) Generic Standards: EN/BS EN61000-6-3,
EN/BS EN61000-6-4, CISPR 32, EN/BS EN55032,
EN/BS EN55011, FCC Title 47: Class B
イミュニティ Generic Standards: EN/BS EN55024, EN/BS EN61000-6-1, EN/BS EN61000-6-2
静電気放電 IEC61000-4-2 Level 3 Criteria A
Air Discharge: 8kV
Contact Discharge: 6kV
放射無線周波電磁界 IEC61000-4-3 Level 3 Criteria A
80MHz – 1GHz, 10V/M with 1kHz tone / 80% modulation
1.4GHz – 2GHz, 3V/M with 1kHz tone / 80% modulation
2GHz - 2.7GHz, 1V/M with 1kHz tone / 80% modulation
電気的ファストトランジェント／バースト IEC61000-4-4 Level 3 Criteria A
2kV
サージ IEC61000-4-5 Level 3 Criteria A
Common Mode: 2kV
Differential Mode: 1kV
伝導妨害 IEC61000-4-6 Level 3 Criteria A
150kHz - 80MHz, 10Vrms
電源周波数磁界 IEC61000-4-8 Level 4 Criteria A
30A/Meter
電圧ディップ・短時間停電 IEC61000-4-11 0% of 100Vac, 20ms, Criteria A
0% of 100Vac, 5000ms, Criteria B
40% of 100Vac, 200ms, Criteria B
70% of 100Vac, 10ms, Criteria A
70% of 100Vac, 500ms, Criteria B
0% of 100Vac, 20ms, Criteria A
0% of 100Vac, 5000ms, Criteria B
40% of 100Vac, 200ms, Criteria A
70% of 100Vac, 500ms, Criteria A
リング波イミュニティ試験 IEC61000-4-12 Level 3 Criteria A
Common Mode: 2kV
Differential Mode: 1kV
高調波電流妨害波放出制限 IEC/EN/BS EN61000-3-2, Class A
電圧変動・フリッカ放出制限 IEC/EN/BS EN61000-3-3
GWDR-24V50W1NZ

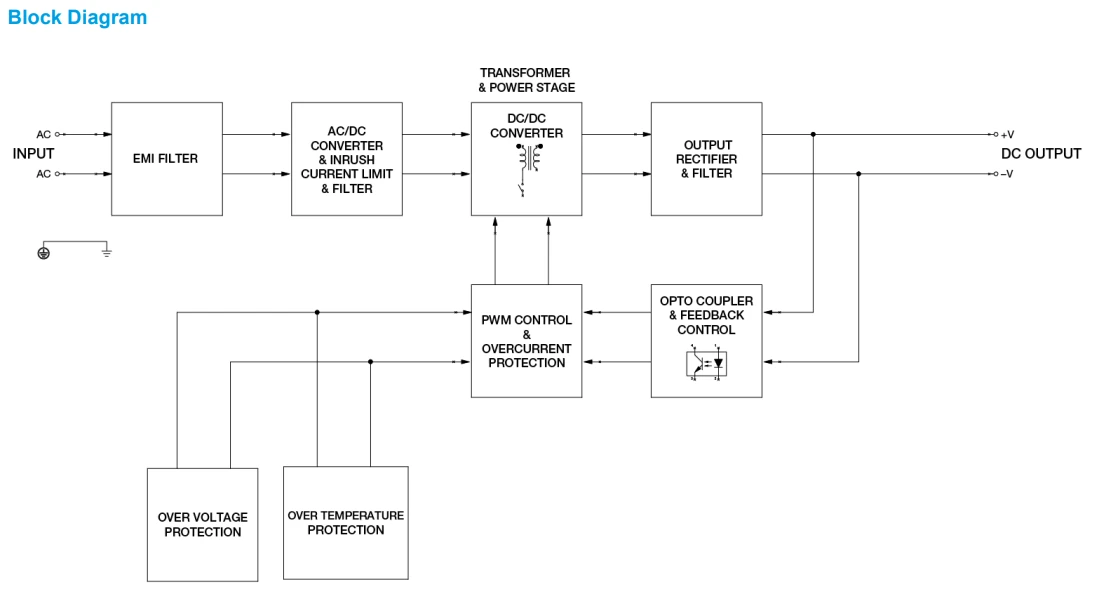

ブロック図を見る GWDR-24V50W1NZ

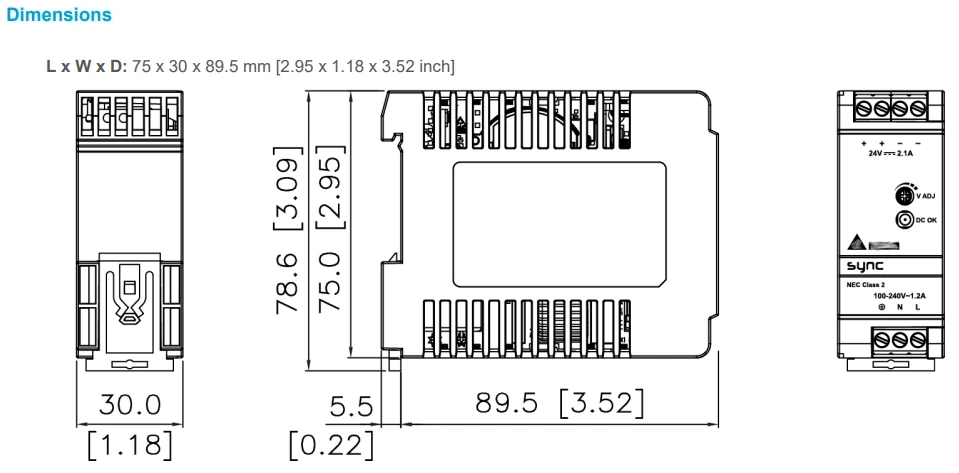

外観寸法図を見る GWDR-24V50W1NR

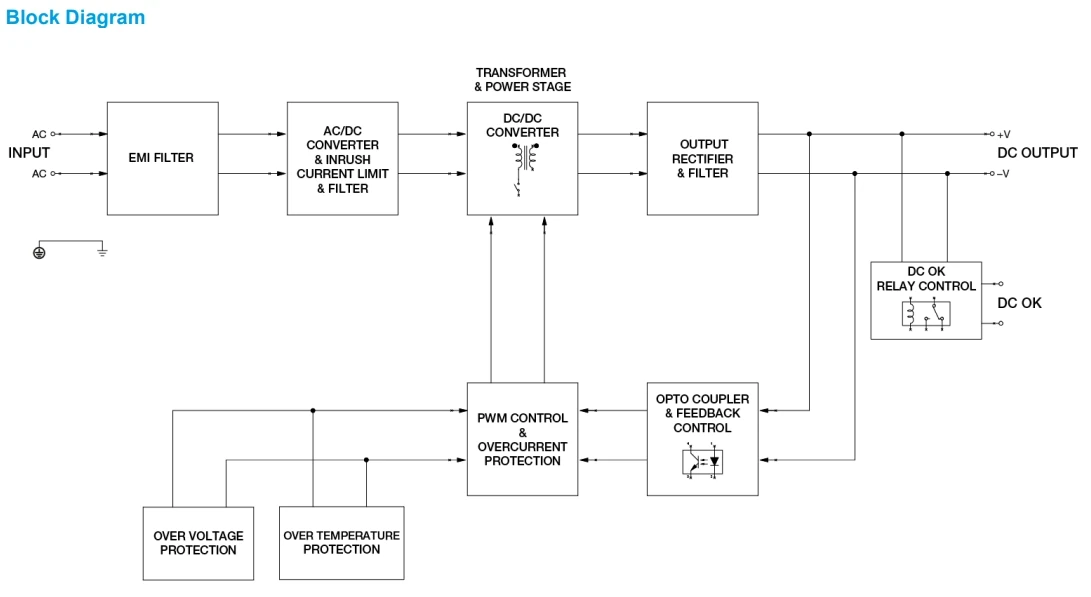

ブロック図を見る GWDR-24V50W1NR
外観寸法図を見る
  • 改良やその他の事情により、予告なく変更あるいは製造を中止する事が御座います。最新の仕様に関してはお問い合わせ下さい。
  • 特性等は参考データという位置づけです。必ず使用する製品に実装された状態で、ご評価・ご確認をお願い致します。
