製品の特徴
- 内蔵アクティブPFC、高調波電流IEC/EN61000-3-2、クラスAに適合
- 最大4台まで並列接続可能（Active Current Sharing）
- 内蔵リモートオン/オフおよびリモートセンス
- 1U設計：高さ41mm
- 端子台カバーとコンフォーマルコーティングが利用可能
- IEC/EN60335-1、IEC/EN61558-1、IEC/EN61558-2-16に準拠した家電製品認証
- 過電圧カテゴリIII（OVC III）
- 幅広い動作温度範囲 -40℃～+70℃
| 出力電力 | 1000W |
|---|---|
| DC出力 | 48V 21.0A |
| 外観寸法 | 225 x 124 x 41mm |
| 安全性 |
 |

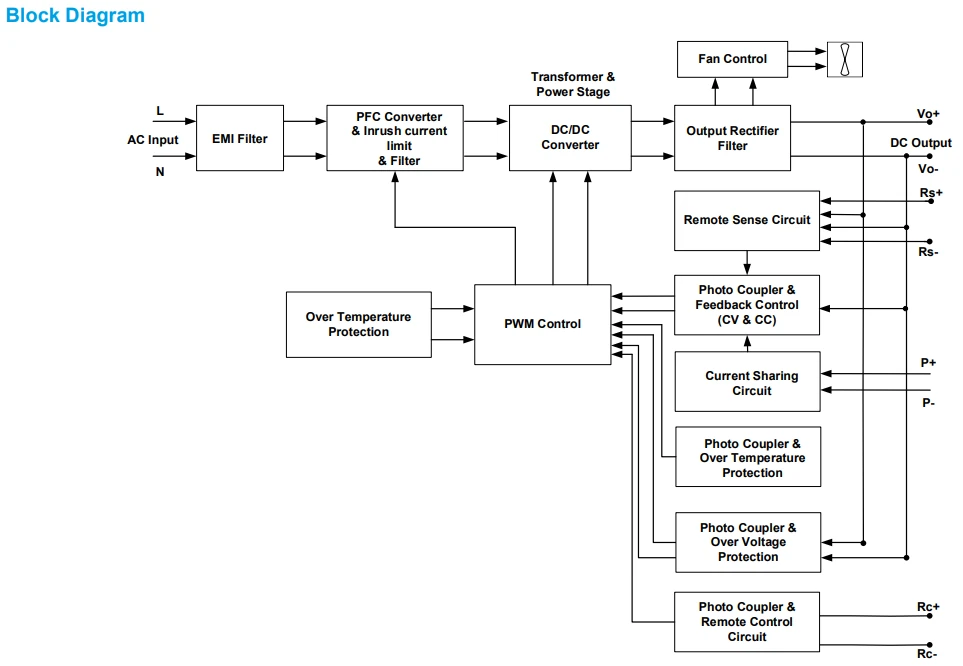

詳細仕様
入力出力機構環境保護機能信頼性安全規格EMC
| 入力電圧表記 | 100-240Vac | |
|---|---|---|
| 入力電圧範囲 | 90-264Vac | |
| DC入力電圧範囲 | 127-375Vdc | |
| 定格入力周波数 | 50-60Hz | |
| 入力周波数範囲 | 47-63Hz | |
| 入力電流 | 7.5A typ. @115Vac, 3.5A typ. @230Vac (For 12V model)
10.1A typ. @115Vac, 5.0A typ. @230Vac (For others model) |
|
| 効率（100%負荷時） | 93.0% typ. @230Vac | |
| 無負荷時消費電力 | 3.5W max. @230Vac | |
| 突入電流（Cold Start） | 45A typ. @230Vac | |
| 力率（100%負荷時） | >0.96 @115Vac & 230Vac | |
| 漏洩電流 | <2.0mA typ. @240Vac | |
| 出力電圧 | 48Vdc | |
|---|---|---|
| 工場出荷時設定許容差 | ±1% | |
| 出力電圧調整範囲 | 48-55Vdc | |
| 出力電流 | 21.0A | |
| 出力電力 | 1008.0W Max. | |
| ラインレギュレーション | ±0.5% typ.@115Vac & 230Vac | |
| ロードレギュレーション | ±0.5% typ. | |
| リップルノイズ | <250mVpp @0℃ to 70℃ 750mVpp typ. @-30℃ to 0℃ |
|
| 起動時間 | 500ms typ. @115Vac & 230Vac | |
| 保持時間 | 16ms typ. @115Vac & 230Vac | |
| ダイナミックレスポンス | ±10% @115 & 230Vac input, 10-100% load(Slew Rate: 2.5A/μS, 50% duty cycle @5Hz & 10KHz) | |
| 容量性負荷での起動 | 5,000µF Max. | |
| ケースシャーシ | SGCC | |
|---|---|---|
| ケースカバー | SGCC | |

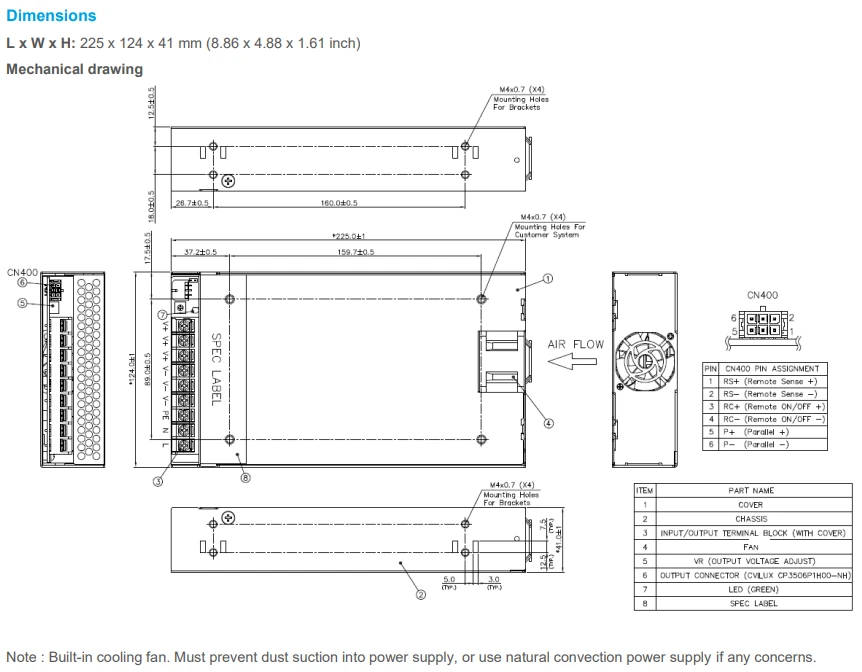

| 寸法 | 225 x 124 x 41mm (8.86 x 4.88 x 1.61 inch) | |
| 重量 | 1.45kg (3.2lb) | |
| インジケーター | Green LED(DC OK) | |
| 冷却方式 | Force Cooling | |
| 端子 | Input & Output | M3.5 x 9Pins(Rated 300V / 20A) |
| CN400 | Signal Connector: CVILUX CP3506P1H00-NH Mating connector: CVILUX CP3506S0010 or equivalent |
|
| 電線 | AWG14-10 | |
| 周囲温度 | 動作温度 | -40℃ to +70℃ |
|---|---|---|
| 保管温度 | -40℃ to +85℃ | |
| パワーディレーティング | >50℃ de-rate power by 2% / ℃ <100Vac de-rate power by 1% / V (90% load @ 90Vac) |
|
| 使用湿度 | 20 to 90%RH (Non-Condensing) | |
| 動作高度 | 0 to 5,000Meters(0 to 16,400ft) | |
| 衝撃試験（非作動） | IEC60068-2-27, Half Sine Wave: 50G for duration of 11ms; 3 times per direction | |
| 振動試験（動作中） | IEC60068-2-6, Sine Wave: 10Hz to 500Hz @2G; 10Min per cycle,60min for X,Y,Z direction | |
| 過電圧カテゴリ | II (Compliance to EN62477-1 OVC III with 2000 meters altitude) | |
| 汚染度 | 3 | |
| 過電圧 | 55.0-68.0V SELV Output, Latch Mode | |
|---|---|---|
| 過負荷/過電流 | <150% of rated load current, Auto-recovery Continuous current limit Mode(Vo > 80%) |
|
| 過温度 | Auto-recovery | |
| 短絡 | Hiccup Mode, Non-Latching (Auto-Recovery when the fault is removed) |
|
| 内部ヒューズ | T10A / 420V | |
| 衝撃に対する保護 | Class I with Primary Earth connection | |
| MTBF | >700,000hrs. as per Telcordia SR-332 (I/P: 230Vac, O/P: 100% Load, Ta: 25℃) |
|
|---|---|---|
| キャパシタ予想寿命 | 10 years (230Vac, 50% load @40℃) | |
| 安全特別低電圧 | SELV | |
|---|---|---|
| 電気安全規格 | TUV Bauart | EN62368-1, EN60335-1 |
| UL/cUL | UL62368-1, and CAN/CSA C22.2 No.62368-1 | |
| CB scheme | IEC62368-1, IEC60335-1, IEC/EN61558-1/-2-16 | |
| EAC | TP TC 004/2011 | |
| BSMI | CNS15598-1 | |
| CCC | GB4943.1-2022 | |
| BIS | IS13252(Part 1) | |
| CE | In conformance with EMC Directive 2014/30/EU and Low Voltage Directive 2014/35/EU |
|
| UKCA | In conformance with Electromagnetic Compatibility Regulations 2016 and Electrical Equipment(Safety) Regulations 2016 | |
| ガルバニック絶縁 | Input to Output | 4.0KVac |
| Input to Ground | 2.0KVac | |
| Output to Ground | 1.25KVac | |
| エミッション(CE & RE) | CISPR32, EN/BS EN55032,KS C 9832, AS/NZS CISPR32 & Compliance to FCC Title 47, EN/BS EN55014-1, EN/BS 61000-6-3, EN/BS EN61000-6-4: Class B |
|
|---|---|---|
| イミュニティ | EN/BS EN55035, KS C 9835, & Compliance to EN/ BS EN55014-2, EN/BS EN61000-6-1, EN/BS EN61000-6-2 | |
| 静電気放電 | IEC61000-4-2 | Level 4 Criteria A Air Discharge: 15kV Contact Discharge: 8kV |
| 放射無線周波電磁界 | IEC61000-4-3 | Level 3 Criteria A 80MHz – 1GHz, 10V/M, 80% Modulation(1kHz) 1.4GHz – 6GHz, 3V/M, 80% Modulation (1kHz) |
| 電気的ファストトランジェント／バースト | IEC61000-4-4 | Level 3 Criteria A 2kV |
| サージ | IEC61000-4-5 | Level 4 Criteria A Common Mode: 4kV Differential Mode: 2kV |
| 伝導妨害 | IEC61000-4-6 | Level 3 Criteria A 150kHz - 80MHz, 10Vrms |
| 電源周波数磁界 | IEC61000-4-8 | Level 4 Criteria A 30A/Meter |
| 電圧ディップ・短時間停電 | IEC61000-4-11 | 0% residual; 1 cycle, Criteria B 40% residual; 10 cycle, Criteria C 70% residual; 25 cycle, Criteria C |
| 高調波電流妨害波放出制限 | IEC/EN/BS EN61000-3-2, Class A | |
| 電圧変動・フリッカ放出制限 | IEC/EN/BS EN61000-3-3 | |
- 改良やその他の事情により、予告なく変更あるいは製造を中止する事が御座います。最新の仕様に関してはお問い合わせ下さい。
- 特性等は参考データという位置づけです。必ず使用する製品に実装された状態で、ご評価・ご確認をお願い致します。
