製品の特徴
- ユニバーサルAC入力電圧
- 8.03” x 5” x 1.59” パッケージで最大1,500W
- 最大23.5W/インチ3の電力密度
- ピークパワー対応
- フルパワーで周囲温度50℃まで
- 最大500KHrsのMTBF
- 5V/2A待機電力
- アクティブ・カレントシェア
- コンフォーマルコーティング
- 放射EMIクラスB伝導
- リモート・オン/オフ・コントロール
- アナログ電圧トリミング
- ケースファン速度自動制御
- SEMI F47 @200Vac準拠
| 出力電力 | 1500W |
|---|---|
| DC出力 | 48V 31.25A |
| 外観寸法 | 204 x 127 x 40.5mm |
| 安全性 |
 |
詳細仕様
入力出力機構環境保護機能信頼性安全規格EMC
| 入力電圧表記 | 100-240Vac | |
|---|---|---|
| 入力電圧範囲 | 90-264Vac | |
| 定格入力周波数 | 50-60Hz | |
| 入力周波数範囲 | 47-63Hz | |
| 入力電流 | 15A max. | |
| 効率（100%負荷時） | 92% typ. @230Vac | |
| 突入電流（Cold Start） | 40A max. @264Vac, cold/hot star | |
| 力率（100%負荷時） | >0.99 @115V/50Hz, 0.98 @230V/50Hz | |
| 漏洩電流 | <0.5mA @240Vac | |
| 出力電圧 | 48Vdc | |
|---|---|---|
| 出力電圧調整範囲 | 48-56Vdc | |
| 出力電流 | 31.25A | |
| 出力電力 | 1500W Max. | |
| ピークパワー(max) | 2,200W peak for 3 sec, @180~264Vac | |
| ラインレギュレーション | ±0.5% | |
| ロードレギュレーション | ±1% | |
| リップルノイズ(20MHz) | <1% Vrated pk-pk @rated load | |
| 起動時間 | 1000ms @115Vac, 500ms @230Vac | |
| 保持時間 | 16ms @1200W load, 115Vac 12ms @1500W load, 230Vac |
|
| ダイナミックレスポンス | ±10% @with 5-100% load change | |
| 容量性負荷での起動 | 6,000µF Max. | |
| ケースシャーシ | SGCC |
|---|---|
| ケースカバー | SGCC |

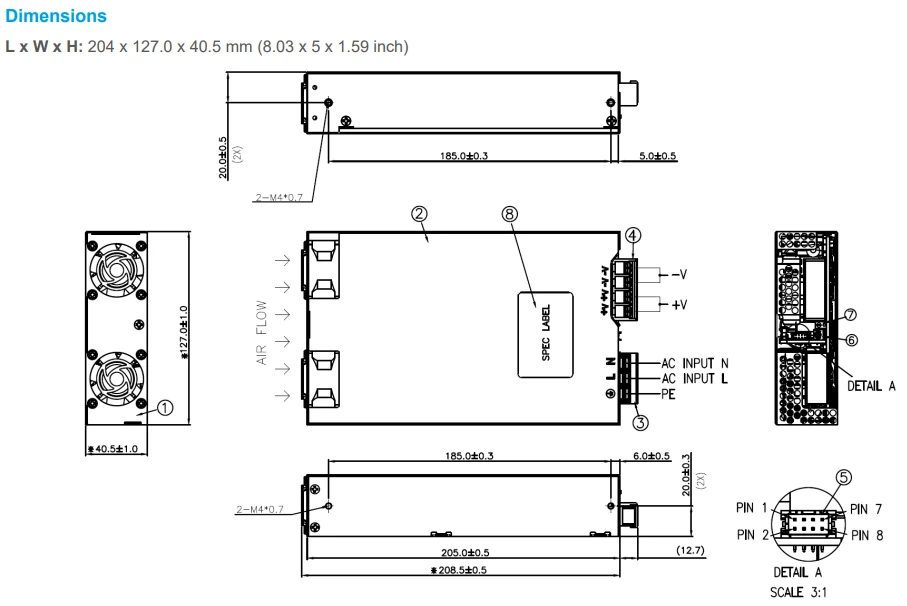

| 寸法 | 204 x 127 x 40.5mm (8.03 x 5 x 1.59 inch) |
| 重量 | 1.5kg (3.3lb) |
| インジケーター | Green LED |
| 冷却方式 | Force Cooling |
| 端子 | M4.0 x 3Pins, CN1 / AC Input M3.5 x 4Pins, CN101 / DC Output |
| 電線 | 8 AWG(2X)(For 24V model) 10~12 AWG(2X)(For 48V model) |
| 周囲温度 | 動作温度 | -20℃ to +70℃ |
|---|---|---|
| 保管温度 | -40℃ to +85℃ | |
| パワーディレーティング | Temperature | > 50℃ de-rate power by 2.5%/℃ |
| Input | 1,500W @180-264Vac; 1,200W @180-100Vac; 1,200W de-rate power by 1.33%/Vac @90-100Vac; 1,000W @90Vac |
|
| 使用湿度 | 20 to 90%RH (Non-Condensing) | |
| 動作高度 | 0 to 5,000Meters(0 to 16,400ft) | |
| 衝撃試験（非作動） | IEC60068-2-27, Half Sine Wave: 50G for duration of 11ms; 3 times per direction | |
| 振動試験（動作中） | IEC60068-2-6, Sine Wave: 5Hz to 500Hz @2G; 15 min for X, Y, Z direction | |
| 汚染度 | 2 | |
| 過電圧(max) | Main output 145% of rated normal voltage, Latch Mode | |
|---|---|---|
| 過負荷/過電流 | Main output 130% of rated load current, Hiccup Mode, Non-Latching(Auto-Recovery) Standby 3.2A max with Hiccup Mode(Auto-Recovery) |
|
| 過温度 | Latch Mode for Main output | |
| 短絡 | Hiccup Mode to Main output / Standby (Auto-Recovery when the fault is removed) |
|
| 衝撃に対する保護 | Class I with Primary Earth connection | |
| MTBF | 500K hrs based on Telcordia SR-332 (@115Vac, 1200W, 35°C) | |
|---|---|---|
| キャパシタ予想寿命 | 26,280hrs, (@115Vac, 1000W @25°C) | |
| 安全特別低電圧 | SELV | |
|---|---|---|
| 電気安全規格 | TUV Bauart | EN62368-1 |
| UL/cUL | UL62368-1 and CAN/CSA C22.2 No.62368-1 | |
| CB scheme | IEC62368-1 | |
| CCC | GB17625.1 | |
| BIS | IS13252(Part 1) | |
| CE | In conformance with EMC Directive 2014/30/EU and Low Voltage Directive 2014/35/EU |
|
| UKCA | In conformance with Electromagnetic Compatibility Regulations 2016 and Electrical Equipment(Safety) Regulations 2016 | |
| ガルバニック絶縁 | Input to Output | 4.0KVac |
| Input to Ground | 1.5KVac | |
| Output to Ground | 1.5KVac | |
| エミッション(CE & RE) | EN55032, KS C 9832, Comply to FCC Title 47: Class B | |
|---|---|---|
| イミュニティ | EN55035, KS C 9835 | |
| 静電気放電 | IEC61000-4-2 | Level 4 Criteria A Air Discharge: 15kV Contact Discharge: 8kV |
| 放射無線周波電磁界 | IEC61000-4-3 | Criteria A 80MHz-2700MHz, 10V/m AM modulation Level 2 Criteria A 385MHz-5785MHz, 28V/m Pulse mode and other modulation |
| 電気的ファストトランジェント／バースト | IEC61000-4-4 | Level 3 Criteria A 2kV |
| サージ | IEC61000-4-5 | Level 3 Criteria A Common Mode: 2kV Differential Mode: 1kV |
| 伝導妨害 | IEC61000-4-6 | Level 2 Criteria A 150kHz-80MHz, 3Vrms, 6Vrms at ISM bands and Amateur radio bands |
| 電源周波数磁界 | IEC61000-4-8 | Criteria A Magnetic field strength 30A/m |
| 電圧ディップ・短時間停電 | IEC61000-4-11 | 30% 10ms Criteria A 60% 100ms Criteria B 100% 5000ms Criteria B |
| 高調波電流妨害波放出制限 | IEC/EN61000-3-2 | Meet Class A limit |
| 電圧変動・フリッカ放出制限 | EN61000-3-3 | |
- 改良やその他の事情により、予告なく変更あるいは製造を中止する事が御座います。最新の仕様に関してはお問い合わせ下さい。
- 特性等は参考データという位置づけです。必ず使用する製品に実装された状態で、ご評価・ご確認をお願い致します。
