製品の特徴
- 汎用AC入力電圧
- 完全な腐食耐性を備えたアルミニウム製ケースとシャーシ
- 内蔵アクティブPFC、高調波電流IEC/EN61000-3-2、クラスAおよびクラスDに適合
- 1U設置に適した薄型設計
- ファンレス設計による高い信頼性
- 内蔵DC OKリレーと冗長動作（PMR-5V320WDBAおよびPMR-5V320WDCA）
| 出力電力 | 300W | |
|---|---|---|
| DC出力 | 5V 60A | |
| コネクタタイプ(GWMR-5V320WD□A) | A | Terminal Block |
| B | Terminal Block(Parallel Connection) | |
| G | Front Face | |
| C | Front Face(Parallel Connection) | |
| 外観寸法 | 215 x 115 x 30mm | |
| 安全性 |
 |
|

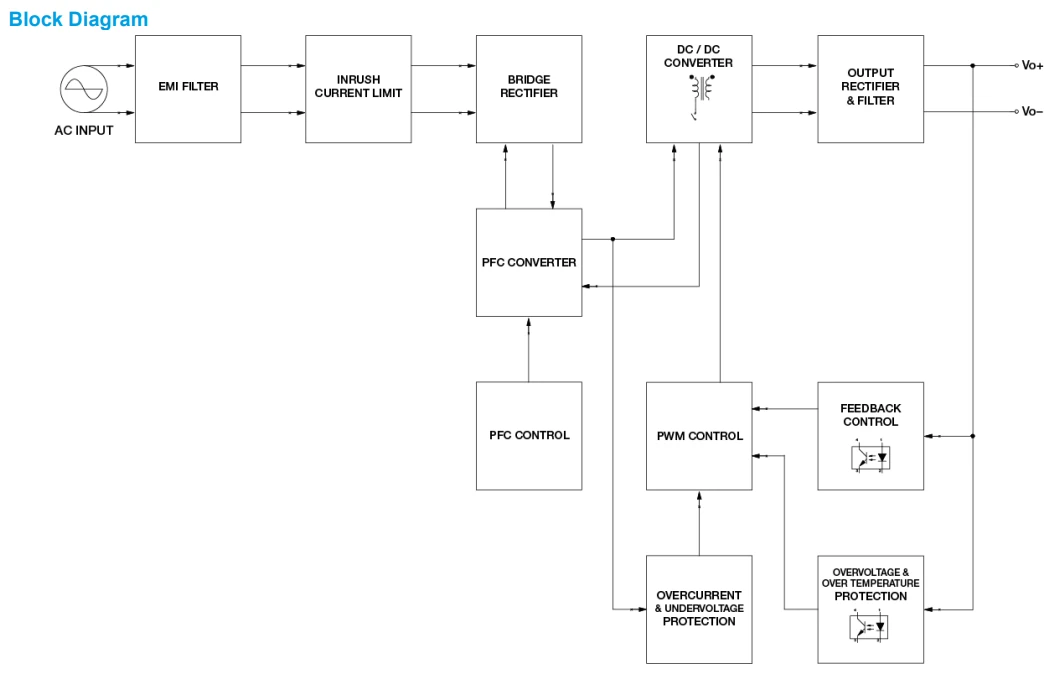

詳細仕様
入力出力機構環境保護機能信頼性安全規格EMC
| 入力電圧表記 | 100-240Vac | |
|---|---|---|
| 入力電圧範囲 | 88-264Vac | |
| 定格入力周波数 | 50-60Hz | |
| 入力周波数範囲 | 47-63Hz | |
| 入力電流 | <5.00A typ. @115Vac, <2.50A typ. @230Vac | |
| 効率（100%負荷時） | PMR-5V320WDAA | 86.0% typ. @115Vac, 88.0% typ. @230Vac |
| PMR-5V320WDGA | ||
| PMR-5V320WDBA | 85.0% typ. @115Vac, 87.0% typ. @230Vac | |
| PMR-5V320WDCA | ||
| 突入電流（Cold Start） | <20A @115Vac, <40A @230Vac | |
| 力率（100%負荷時） | 0.98 typ. @115Vac, 0.95 typ. @230Vac | |
| 漏洩電流 | <1mA @240Vac | |
| 出力電圧 | 5Vdc | |
|---|---|---|
| 工場出荷時設定許容差 | ±1% For PMR-5V320WDAA and PMR-5V320WDGA | |
| 出力電圧調整範囲 | PMR-5V320WDAA | 4.50-5.50Vdc |
| PMR-5V320WDGA | ||
| 出力電圧範囲 | PMR-5V320WDBA | 4.75-5.25Vdc(No potentiometer) |
| PMR-5V320WDCA | ||
| 出力電流 | 60.0A(300W max.) | |
| 出力電力 | 300W | |
| ラインレギュレーション | ±0.5% typ. (@115Vac & 230Vac, 100% load) | |
| ロードレギュレーション | ±1.0% typ. (@115Vac & 230Vac, 0-100% load) For PMR-5V320WDAA and PMR-5V320WDGA |
|
| リップルノイズ | <150mVpp @25°C <300mVpp @-20°C |
|
| 起動時間 | 3000ms typ. @115Vac, 1500ms typ. @230Vac(100% load) |
|
| 保持時間 | 8ms typ. @115Vac & 230Vac(100% load) | |
| ダイナミックレスポンス | ±1500mVpp @10-50% load and 50-100% load | |
| 容量性負荷での起動 | 8,000µF Max. | |
| ケースシャーシ／カバー | Aluminum | |
|---|---|---|

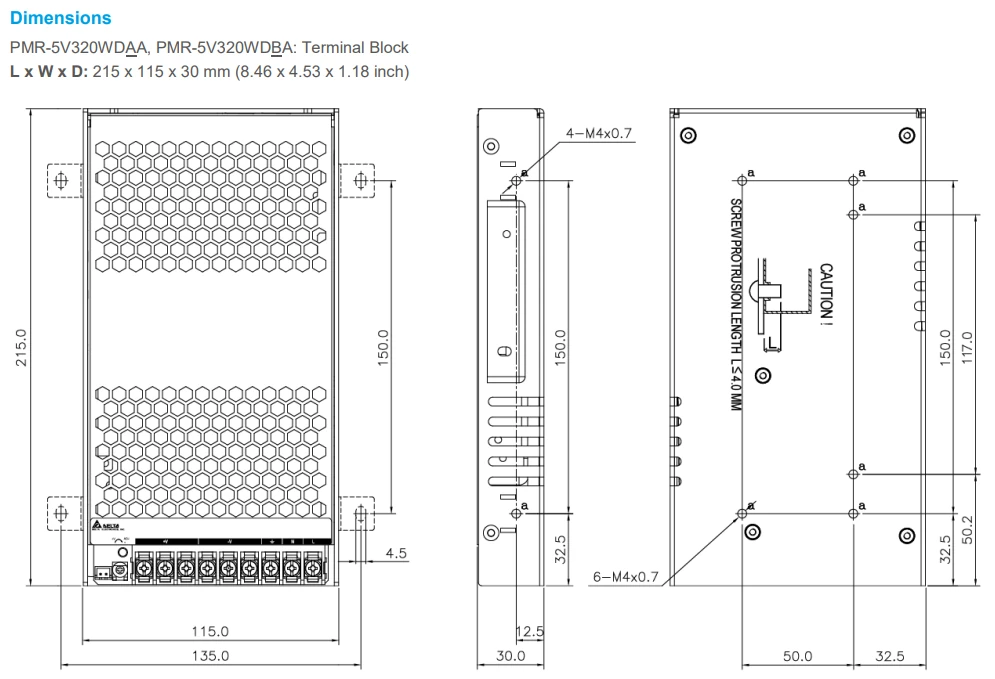

| 寸法 | 215 x 115 x 30mm (8.46 x 4.53 x 1.18 inch) | |
| 重量 | 0.86kg (1.90lb) | |
| インジケーター | Green LED(DC OK) | |
| 冷却方式 | Convection | |
| 端子 | PMR-5V320WDAA | M3.5 x 9Pins(Rated 300V/15A) |
| PMR-5V320WDGA | M3.5 x 9Pins(Rated 300V/20A) | |
| PMR-5V320WDBA | M3.5 x 9Pins(Rated 300V/15A) | |
| PMR-5V320WDCA | M3.5 x 9Pins(Rated 300V/20A) | |
| 電線 | AWG14-12 | |
| 周囲温度 | 動作温度 | -20°C to +70°C(Cold start at -40°C) |
|---|---|---|
| 保管温度 | -40℃ to +85℃ | |
| パワーディレーティング | >>40°C de-rate power by 1% / °C >50°C de-rate power by 1.5% / °C <110Vac de-rate power by 1% / 1V |
|
| 使用湿度 | 5 to 95%RH(Non-Condensing) | |
| 動作高度 | 0 to 5,000Meters(0 to 16,400ft) | |
| 衝撃試験(非作動) | IEC60068-2-27, Half Sine: 50G for a duration of 11ms, 3 shocks for each 3 directions |
|
| 振動試験(非作動) | IEC60068-2-6, Random: 5Hz to 500Hz(2.09Grms); 20 min per axis for all X, Y, Z direction |
|
| 過電圧カテゴリ | II | |
| 汚染度 | 2 | |
| 過電圧 | 5.75-6.50V, Hiccup Mode, Non-Latching(Auto-Recovery) | |
|---|---|---|
| 過負荷/過電流 | 105-150%, Hiccup Mode, Non-Latching(Auto-Recovery) | |
| 過温度 | Hiccup Mode, Non-Latching (Auto-Recovery) | |
| 短絡 | Hiccup Mode, Non-Latching (Auto-Recovery) | |
| 衝撃に対する保護 | Class I with Primary Earth connection | |
| MTBF | >700,000hrs. as per Telcordia SR-332 I/P: 100Vac, O/P: 100% load, Ta: 35°C |
|
|---|---|---|
| キャパシタ予想寿命 | 10 years(115Vac & 230Vac, 50% load @40°C) | |
| 安全特別低電圧 | SELV(EN60950-1) | |
|---|---|---|
| 電気安全規格 | TUV Bauart | EN60950-1 |
| UL/cUL | UL/cUL recognized to UL60950-1 and CSA C22.2 No.60950-1(File No. E131881) | |
| CB scheme | IEC60950-1 | |
| CCC | CCC to GB4943 | |
| CE | In conformance with EMC Directive 2014/30/EU and Low Voltage Directive 2014/35/EC | |
| ガルバニック絶縁 | Input to Output | 3.0KVac |
| Input to Ground | 2.0KVac | |
| Output to Ground | 0.5KVac | |
| エミッション(CE & RE) | CISPR32, EN55032, FCC Title 47: Class B | |
|---|---|---|
| イミュニティ | EN55024 | |
| 静電気放電 | IEC61000-4-2 | Level 4 Criteria A Air Discharge: 15kV Contact Discharge: 8kV |
| 放射無線周波電磁界 | IEC61000-4-3 | Level 3 Criteria A 80MHz-1GHz, 10V/M with 1kHz tone / 80% modulation |
| 電気的ファストトランジェント／バースト | IEC61000-4-4 | Level 3 Criteria A 2kV |
| サージ | IEC61000-4-5 | Level 3 Criteria A Common Mode: 2kV Differential Mode: 1kV |
| 伝導妨害 | IEC61000-4-6 | Level 3 Criteria A 150kHz - 80MHz, 10Vrms |
| 電源周波数磁界 | IEC61000-4-8 | Criteria A 10A/Meter |
| 電圧ディップ・短時間停電 | IEC61000-4-11 | 100% dip; 1 cycle (20ms); Self Recoverable |
| 振動波イミュニティ試験 | IEC61000-4-12 | Level 3 Criteria A Common Mode: 2kV Differential Mode: 1kV |
| 高調波電流妨害波放出制限 | IEC/EN61000-3-2, Class A and Class D | |
| 電圧変動・フリッカ放出制限 | IEC/EN61000-3-3 | |
- 改良やその他の事情により、予告なく変更あるいは製造を中止する事が御座います。最新の仕様に関してはお問い合わせ下さい。
- 特性等は参考データという位置づけです。必ず使用する製品に実装された状態で、ご評価・ご確認をお願い致します。
