省エネトランスで盤内トランスの高効率化

省エネトランスの導入事例

省エネトランスの導入実績

本ページでご紹介する「省エネトランス」の省エネ効果を一部上場企業様のご協力により年間約100万円の削減効果を立証していただきました。

これまでに得られた省エネ効果の検証データや導入・設置に関するノウハウをベースに省エネトランスのメリットをご提案いたします。

トップランナー変圧器をご存知ですか?

トップランナー変圧器

エネルギー消費効率の向上と普及促進(改正省エネ法:1999年)を目的にトップランナー方式が導入されました。2014年には第二次判断基準であるトップランナー変圧器2014が施行され、より高いエネルギー消費効率で省エネを実現しています。

特定機器変圧器の対象
適用範囲 除外機種
  • 油入変圧器、モールド変圧器
  • 単相 10kVA~500kVA
  • 三相 20kVA~2000kVA
  • 高圧 6kV、3kV、低圧 100V~600V
  • ガス絶縁変圧器、H種乾式変圧器
  • スコット結線変圧器
  • モールド灯動変圧器
  • 水冷又は風冷変圧器、3巻線以上の多巻線変圧器
  • 柱上変圧器

低圧配電設備に使える省エネアイテム

省エネトランスとトップランナー変圧器の使い分け

トップランナー変圧器は法令によりトランスメーカーは切替の義務化、ユーザーは採用を考慮する規定がされているため、変圧器のリプレースとともにトップランナー変圧器への切替を進めている工場が多いかと思います。

工場の場合、主に高圧配電設備(単相10kVA~)に適用されますが、同じ工場内でも低圧配電設備に使用される変圧器(10kVA未満)については適用範囲外となります。

工場の省エネでも解説した通り、低圧配電設備(配電盤、制御盤、分電盤など)の省エネ活動をサポートするのが「省エネトランス」です。

省エネトランスの適用例
省エネトランスの適用例

省エネトランスとは

省エネトランス,100VA~10kVA,三相は30kVAまで対応可能

省エネトランスのしくみ

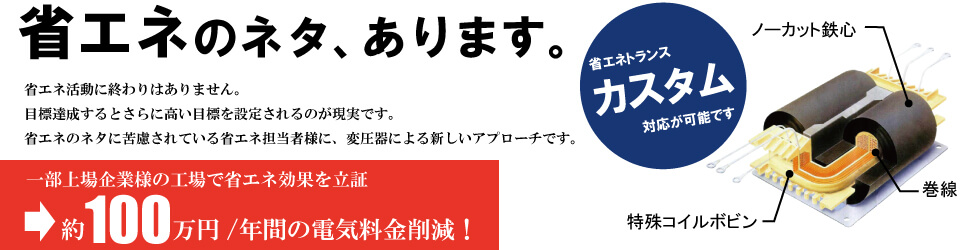

省エネトランスはコイルに鉄心を巻く”ノーカットの巻鉄心構造”です。

鉄心をノーカットにすることでコアにギャップ(接合部)がなくなり、漏れ磁束による鉄損を削減、とくに待機時(無負荷状態)でも流れ続ける励磁電流の削減に効果的です。

工場の空調・照明や生産設備の稼働率が100%でなくとも、待機時(無負荷状態)の間も励磁電流によって電力が消費され続けています。

省エネトランスは待機時においても電力消費を抑えることで工場全体の省エネルギーに貢献いたします。

工場(昼夜連続操業)の電力消費イメージ,省エネトランスと従来型トランスとの比較

従来トランス(EI型)との比較

省エネトランスの無負荷時における励磁電流は、従来トランス(EI型)の5分の1以下になります。※容量帯によって変動します。

省エネトランスの効果(従来型トランスとの比較グラフ)

ご担当者様の導入サポート

検討のために省エネ効果の試算や社内資料を作成したいと思ってはいても、多忙な業務をこなしながらではなかなか時間が取れません。対象となる変圧器が多い工場設備の場合は試算が複雑になるので尚更でしょう。

そこでグローウィルでは省エネのご担当者様に以下の導入サポートを実施しております。

詳細な省エネルギーの試算

ご導入を検討したい容量・台数をご開示いただければ省エネの試算と合わせて初期投資(トランス購入費)を含めたコストメリットをご提案いたします。

これまでの効果検証によるリアルな数値を使って算出するので導入可否の検討材料としてお役に立てるかと思います。

プレゼン資料の作成サポート

ご担当者様の社内フォーマットに沿って、社内プレゼン(稟議)の資料作成をお手伝いさせていただきます。

省エネトランス 製品一覧

省エネトランスの製品一覧です。
カスタム仕様、三相も対応しております。お問い合わせフォームよりご相談ください。

個別特性
定格容量
(VA)
容量
(VA)
無負荷損
(W)
負荷損
(W)
インピーダンス電圧
(%)
効率
(%)
製品名
100 80~130 1.7 9.3 8.8 90.1 100VA品
150 100~200 2.0 12.1 7.8 91.4 150VA品
200 150~275 2.3 15.5 7.6 91.9 200VA品
300 200~350 3.0 19.2 6.5 93.1 300VA品
500 300~570 4.2 23.7 5.0 94.7 500VA品
750 500~1k 4.7 31.1 4.8 95.4 750VA品
1k 750~1.25k 6.3 38.9 4.6 95.7 1kVA品
1.5k 1k~1.7k 7.2 52.2 4.3 96.2 1.5kVA品
2k 1.5k~2.3k 9.6 50.2 3.0 97.1 2kVA品
2.5k 2k~2.7k 11.2 57.6 2.8 97.3 2.5kVA品
4k 4kVA~10kVA品はカスタム品となります。
詳細はお問い合わせください。
4kVA品
5k 5kVA品
6k 6kVA品
7.5k 7.5kVA品
10k 10kVA品
共通特性
入出力電圧 周波数
お客様ご指定通りに対応可能です※上限600V 50/60Hz
寸法/質量(縦型)
定格容量
(VA)
寸法(mm) 質量
kg
製品名
L Lp W Wp H φAxB
100 52 38 130 88 125 4.5x10 1.5 100VA品
150 55 41 140 98 130 4.5x10 1.5 150VA品
200 57 43 155 100 135 4.5x10 2.5 200VA品
300 63 47 160 110 150 5.5x12 3.5 300VA品
500 71 54 190 129 160 5.5x12 5.0 500VA品
750 77 60 210 148 175 6.5x14 7.0 750VA品
1k 79 62 230 157 180 6.5x14 8.0 1kVA品
1.5k 89 72 250 177 200 6.5x14 11 1.5kVA品
2k 96 70 290 200 235 8.5x20 16 2kVA品
2.5k 98 70 300 320 250 8.5x20 18 2.5kVA品
3k 120 90 310 215 275 8.5x20 21 3kVA品
5k 125 90 330 235 290 9x25 29 5kVA品
7.5k 190 110 360 260 350 13x30 46 7.5kVA品
10k 200 110 370 270 380 13x30 56 10kVA品

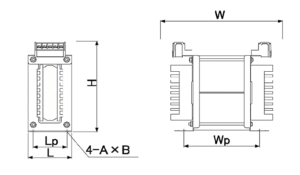

省エネトランスの外形図 縦型 100V~1.5kV
縦型 100V~1.5kV
省エネトランスの外形図 縦型 2kV/2.5kV
縦型 2kV/2.5kV
省エネトランスの外形図 縦型 3kV~
縦型 3kV~
寸法/質量(横型)
定格容量
(VA)
寸法(mm) 質量
kg
製品名
L Lp W Wp H φAxB
100 101 85 125 82 80 5.5x10 1.5 100VA品
150 107 90 145 92 80 5.5x10 2.0 150VA品
200 113 93 150 93 85 5.5x10 2.5 200VA品
300 125 100 150 100 90 5.5x12 3.5 300VA品
500 137 110 190 120 95 5.5x12 5.0 500VA品
750 152 120 210 130 105 5.5x12 7.0 750VA品
1k 156 125 230 139 105 6.5x14 8.0 1kVA品
1.5k 177 140 250 152 120 6.5x14 11 1.5kVA品
2k 195 160 300 190 130 8.5x20 16 2kVA品
2.5k 197 160 310 200 140 8.5x20 18 2.5kVA品
3k 245 - 400 - 165 8.5x20 21 3kVA品
5k 250 200 330 235 170 - - 5kVA品
10k 330 260 370 270 225 - - 10kVA品
省エネトランスの外形図 横型
横型
  • 改良やその他の事情により、予告なく変更あるいは製造を中止する事が御座います。最新の仕様に関してはお問い合わせ下さい。
  • 特性等は参考データという位置づけです。必ず使用する製品に実装された状態で、ご評価・ご確認をお願い致します。
