トランス(変圧器)大容量トランス

製品カテゴリ

製品カテゴリをクリックすると製品一覧まで移動します。

製品一覧

単相変圧器の製品一覧

容量
(VA)
一次電圧
(V)
二次電圧
(V)
シリーズ名
※1
50~3k 100/110 22/24/26 NBS-■S-10
100/110 NBS-■S-11
200/220 NBS-■S-12
400/440 NBS-■S-14
180/200/220 100/110 NBS-■S-81
200/220 22/24/26 NBS-■S-20
100/110 NBS-■S-21
200/220 NBS-■S-22
400/440 NBS-■S-24
360/380/400 100/110 NBS-■S-61
200/220 NBS-■S-62
380/400/440 100/110 NBS-■S-31
200/220 NBS-■S-32
400/420/4404 100/110 NBS-■S-51
200/220 NBS-■S-52
400/440 100/110 NBS-■S-41
200/220 NBS-■S-42
420/440/460 100/110 NBS-■S-71
200/220 NBS-■S-72
4k~50k 100/110 100/110 TBL-■-11
200/220 TBL-■-12
400/440 TBL-■-14
200 100 TBL-■-21X
200-100V(1φ3W) TBL-■-21V
200/220 100/110 TBL-■-21
200/220 TBL-■-22
400/440 TBL-■-24
210 210-105V(1φ3W) TBL-■-21W
360/380/400 100/110 TBL-■-61
200/220 TBL-■-62
380/400/440 100/110 TBL-■-31
200/220 TBL-■-32
400/420/440 100/110 TBL-■-51
200/220 TBL-■-52
400/440 100/110 TBL-■-41
200/220 TBL-■-42
420/440/460 100/110 TBL-■-71
  • 1・・・■には容量が入ります。(例:20VA⇒NBS-20S-10)
  • 改良やその他の事情により、予告なく変更あるいは製造を中止する事が御座います。最新の仕様に関してはお問い合わせ下さい。
  • 特性等は参考データという位置づけです。必ず使用する製品に実装された状態で、ご評価・ご確認をお願い致します。

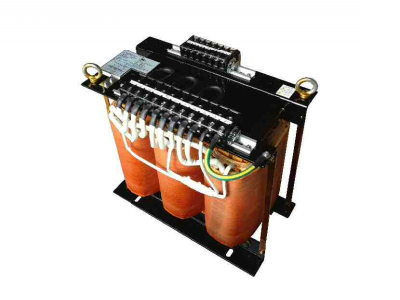

単三相変圧器の製品一覧

容量
(VA)
結線 一次電圧
(V)
二次電圧
(V)
シリーズ名
※2
1k~250k
(標準形状)
一次:スター
二次:デルタ
200/220 360/380/400 NT3-Y■-26
380/400/440 NT3-Y■-23
400/420/440 NT3-Y■-25
400/440 NT3-Y■-24
420/440/460 NT3-Y■-27
360/380/400 200/220 NT3-Y■-62
380/400/440 200/220 NT3-Y■-32
400/420/440 200/220 NT3-Y■-52
400/440 200/220 NT3-Y■-42
420/440/460 200/220 NT3-Y■-72
一次:デルタ
二次:スター
200/220 360/380/400 NT3-D■-26
380/400/440 NT3-D■-23
400/420/440 NT3-D■-25
400/440 NT3-D■-24
420/440/460 NT3-D■-27
360/380/400 200/220 NT3-D■-62
380/400/440 200/220 NT3-D■-32
400/420/440 200/220 NT3-D■-52
400/440 200/220 NT3-D■-42
420/440/460 200/220 NT3-D■-72
5k~20k
(薄型形状)
一次:スター
二次:デルタ
200/220 360/380/400 PET3-Y■26
380/400/440 PET3-Y■23
400/420/440 PET3-Y■25
400/440 PET3-Y■24
420/440/460 PET3-Y■27
360/380/400 200/220 PET3-Y■62
380/400/440 200/220 PET3-Y■32
400/420/440 200/220 PET3-Y■52
400/440 200/220 PET3-Y■42
420/440/460 200/220 PET3-Y■72
一次:デルタ
二次:スター
200/220 360/380/400 PET3-D■26
380/400/440 PET3-D■23
400/420/440 PET3-D■25
400/440 PET3-D■24
420/440/460 PET3-D■27
360/380/400 200/220 PET3-D■62
380/400/440 200/220 PET3-D■32
400/420/440 200/220 PET3-D■52
400/440 200/220 PET3-D■42
420/440/460 200/220 PET3-D■72
  • 2・・・■には容量が入ります。(例:1kVA⇒NT3-Y1000-26)
  • 改良やその他の事情により、予告なく変更あるいは製造を中止する事が御座います。最新の仕様に関してはお問い合わせ下さい。
  • 特性等は参考データという位置づけです。必ず使用する製品に実装された状態で、ご評価・ご確認をお願い致します。

逆Vトランスの製品一覧

容量
(VA)
一次電圧
(V)
二次電圧
(V)
シリーズ名
※3
1k~50k 200 100 VTB-■-21X
200 200-100V(1φ3W) VTB-■-21V
210 210-105V(1φ3W) VTB-■-21W
  • 3・・・■には容量が入ります。(例:1kVA⇒VTB-1000-21X)
  • 改良やその他の事情により、予告なく変更あるいは製造を中止する事が御座います。最新の仕様に関してはお問い合わせ下さい。
  • 特性等は参考データという位置づけです。必ず使用する製品に実装された状態で、ご評価・ご確認をお願い致します。

スコットトランスの製品一覧

容量
(VA)
一次電圧
(V)
二次電圧
(V)
シリーズ名
※1
1k~50k 200 100 STB-■-21X
200 200-100V(1φ3W) STB-■-21V
210 210-105V(1φ3W) STB-■-21W
  • 4・・・■には容量が入ります。(例:1kVA⇒STB-1000-21X)
  • 改良やその他の事情により、予告なく変更あるいは製造を中止する事が御座います。最新の仕様に関してはお問い合わせ下さい。
  • 特性等は参考データという位置づけです。必ず使用する製品に実装された状態で、ご評価・ご確認をお願い致します。

カスタム品

こちらでご紹介している大容量トランス(変圧器)は、カスタム対応が可能です。

詳細は直接ご説明いたします。まずは、お問い合わせフォームよりご相談ください。
